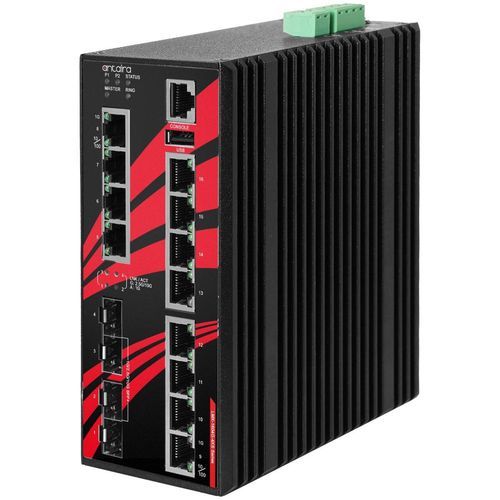

Управляемый коммутатор Ethernet LMX-1604G-4XS

16 портовуровня 3Gigabit Ethernet

Обзор продукта LMX-1604G-4XS(-T) от Antaira Technologies - это управляемый гигабитный Ethernet-коммутатор с 16 портами, оснащенный 12 портами Ethernet 10/100/1000T и 4 слотами SFP+ 1G/2.5G/10G для оптоволоконного подключения. Это полностью управляемый Ethernet-коммутатор легкого уровня 3, предварительно загруженный с удобной веб-консолью управления. Он поддерживает функцию резервирования кольцевой сети, используя протокол ITU-T G.8032 Ethernet Ring Protection Switch (ERPS), который обеспечивает время восстановления сети менее 50 мс. Расширенные функции фильтрации и безопасности сети, такие как IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, увеличивают детерминизм и улучшают управление сетью для удаленных систем SCADA или управляющих сетей. LMX-1604G-4XS(-T) имеет степень защиты IP30 и может быть установлен на DIN-рейку. Он поддерживает расширенный диапазон рабочих температур от -40°C до 75°C. Он также обеспечивает высокую защиту от EFT и ESD для промышленных сетевых приложений, таких как энергетика/коммунальные услуги, водоснабжение и водоотведение, нефть/газ/добыча полезных ископаемых, автоматизация заводов, видеонаблюдение, ITS и любые другие наружные или суровые условия. Благодаря компактной форме и всем подключениям, обращенным к передней части Ethernet-коммутатора, он облегчает просмотр установок в зарезервированном пространстве. Особенности - Поддержка 12 портов Gigabit 10/100/1000BASE-T - Поддержка 4 слотов SFP+ 1G/2.5G/10G - Протокол ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) - IEEE 802.1D STP (Протокол остовного дерева), IEEE 802.1w RSTP (Протокол быстрого остовного дерева), IEEE 802.1s MSTP (Протокол множественного остовного дерева) - Статические маршруты, ARP - SNMPv1/v2c/v3, RMON, Modbus TCP и HTTP/HTTPS - RADIUS, TACACS+, Аутентификация 802.1X - ACL, IP Source Guard - VLAN, QoS и SNMPv3 - Прочный металлический корпус IP30 - Резервный вход питания - Бесвентиляторная работа - Защита от обратной полярности питания - Высокая защита от EFT и ESD - Рабочая температура: -10°C до 65°C - Гарантия 5 лет Содержимое упаковки - 1 x DC кабель –18 AWG & DC разъем 5.5x2.1mm - 1 x LMX-1604G-4XS - 1 x Руководство по быстрой установке - 1 x Комплект настенных креплений с винтами - 1 x Кабель консоли RJ45 на DB9 Технические характеристики Технология - Стандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10Gigabit Fiber, IEEE 802.3x Управление потоком для полного дуплекса, IEEE 802.3ad для агрегации портов с LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q для тегирования VLAN, IEEE 802.1X для аутентификации в сети, IEEE 802.1p Протокол QoS/CoS, ITU-T G.8032/Y.1344 ERPS, IEEE 802.1AB LLDP - Тип обработки: Хранение и пересылка - Протокол: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Опция 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6 - Управление потоком: Управление потоком IEEE 802.3x, управление потоком обратного давления Программное обеспечение - Конфигурация: HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3 - Группа VLAN: 4095 групп - Группа IGMP: 1024 - Резервирование Ethernet: STP/RSTP/MSTP, агрегация портов с LACP, ERPS v1/v2 (<50ms) Производительность - Размер таблицы MAC: 32K - Джамбо-фрейм: 9.6Kbytes - Буфер памяти: 32Mbits - Скорость передачи: 77.37 Mpps - Архитектура коммутации: 104Gbps Интерфейс Ethernet - Количество портов Ethernet: 12 портов - 10/100/1000 BASE-T(X): 12 портов Интерфейс волокна - Количество портов волокна: 4 порта - 1G/10G SFP+: 4 порта - Длина волны: Относится к модулю SFP Другой интерфейс - Индикатор LED: Система: Питание 1, Питание 2, Мастер (M), Кольцо (R), Статус; порты Ethernet: Скорость/Ссылка/Активный; SFP: Ссылка/Активный Механические характеристики - Корпус: Металл, защита IP30 - Монтаж: Монтаж на DIN-рейку, Настенный монтаж (Опционально) - Размеры (Ш × В × Г): 72 x 160 x 130mm - Вес: Устройство: 4.22lb; Доставка: 5.25lb Требования к питанию - Подключение питания: Один съемный 4-контактный и один 2-контактный клеммный блок - Входное напряжение: 12-48V DC, Резервный вход - Резервирование питания: Да - Релейный выход: 24VDC, 1A резистивный - Потребление энергии системой: 24W - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует Экологические ограничения - Рабочая температура: -10° до 65° C (14° до 149° F) - Температура хранения: -40°C ~ 85°C (-40°F ~ 185°F) - Относительная влажность окружающей среды: 5% до 95% без конденсации Регуляторные одобрения - Сертификации: FCC, CE - EMI: FCC Часть 15 Подчасть B Класс A, CE EN55032 Класс A, EN61000-6-4 Класс A - EMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Скачок), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование на стабильность: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6 - MTBF: 406,943 часов - Зеленый: Соответствует RoHS - Гарантия: 5 лет
