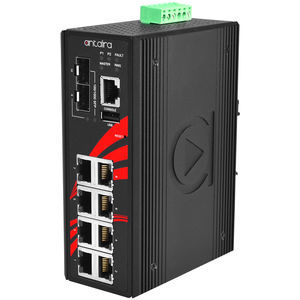

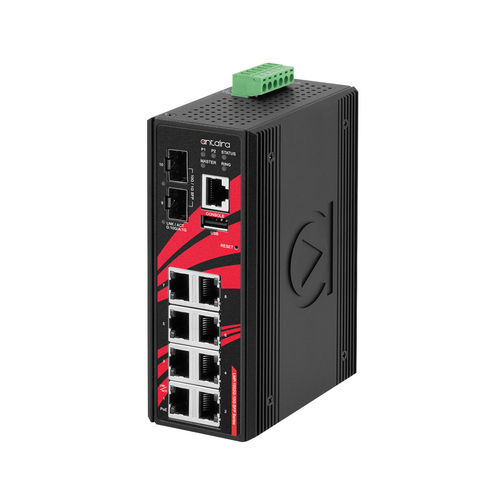

Управляемый коммутатор Ethernet LMP-1002G-10G-SFP

10 портовуровня 3Gigabit Ethernet

Введение
Antaira Technologies LMP-1002G-10G-SFP — 10‑портовый промышленный гигабитный управляемый Layer‑3 Ethernet‑коммутатор с восемью PoE+ гигабитными портами и двумя слотами SFP+ с двойной скоростью (1G/10G). Устройство предоставляет стандартные функции управления Layer‑2/Layer‑3, поддержку Jumbo Frame и высокую пропускную способность для требовательных промышленных сетевых задач. Компактный металлический корпус IP30 поддерживает монтаж на DIN‑рейку и работу при температуре от -40°C до 60°C, предусмотрены защиты EFT и ESD.

Ключевые характеристики

• 8 x 10/100/1000Base‑T(X) с IEEE 802.3af/at PoE+ (30 W на порт)
• 2 x 1G/10G SFP+ слота с двойной скоростью
• Сетевой резерв: STP / RSTP / MSTP и G.8032 ERPS (восстановление <50 ms)
• Поддержка IPv4/IPv6 и DHCP Option 66/67/82
• Поддержка Modbus/TCP для управления и мониторинга устройств
• Фильтрация multicast IGMP v1/v2/v3; сегментация VLAN по IEEE 802.1Q
• Питание 48–55 V DC через съемный 6‑контактный клеммник; защита от обратной полярности
• Монтаж на DIN‑рейку или на стену; металлический корпус IP30; рабочая температура -40°C до 60°C
• Макс. PoE‑бюджет: 240 W

Комплектация

• 1 x LMP-1002G-10G-SFP
• 1 x Quick Installation Guide
• 1 x комплект креплений для монтажа на стену с винтами
• 1 x DC‑кабель – 18 AWG & DC‑штекер 5.5 × 2.1 mm
• 1 x комплект пылезащитных колпачков RJ45
• 1 x консольный кабель RJ45‑to‑DB9

Технологии — стандарты IEEE

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE; IEEE 802.3x Flow Control
• IEEE 802.1d STP, 802.1w RSTP, 802.1s MSTP; ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN; IEEE 802.1p QoS; IEEE 802.1X аутентификация
• IEEE 802.1AB LLDP; IEEE 802.3ad агрегация каналов (LACP)

Протоколы & конфигурация

• IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog
• DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6
• Конфигурация через HTTP/HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3
• Группы VLAN: до 4095; IGMP‑группы: до 1024

Производительность

• MAC‑таблица: 16K
• Jumbo frame: до 9.6 Kbytes
• Буфер памяти: 8 Mbits
• Скорости передачи: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit), 14,880,000 pps (10 Gigabit)
• Коммутационная архитектура (back‑plane): 56 Gbps

Ethernet‑интерфейс

• 8 x 10/100/1000 BASE‑T(X) порта (PoE на всех 8 портах, 30 W/порт)
• Назначение PoE‑контактов: V+, V+, V-, V- на контактах 1,2,3,6 (End‑span, Mode A)

Оптический интерфейс

• 2 x 1G/10G SFP+ порта (dual‑rate)
• Длина волны: согласно спецификации SFP‑модуля

Светодиодные индикаторы

• Система: Power1, Power2, Master, Ring, Status
• Ethernet‑порты: Скорость / Ссылка / Активность
• PoE: On — указывает на подключенное PD
• SFP: Link / Activity

Механические характеристики

• Корпус: Металл, защита IP30
• Крепление: DIN‑рейка (стандарт) или стеновое (опционально)
• Габариты (Ш × В × Г): 54 × 142 × 99 мм
• Вес устройства: 2.43 lbs; Вес в упаковке: 3.10 lbs

Требования к питанию

• Питание: съемный 6‑контактный клеммник
• Входное напряжение: 48–55 V DC, поддержка резервного входа
• Резервирование питания: да; Релейный выход: 24 VDC, 1 A резистивная нагрузка
• Потребление системы: 15.5 W (система)
• Макс. PoE‑бюджет: 240 W; защита от перегрузки и обратной полярности

Ограничения по окружающей среде

• Температура эксплуатации: -40° до 60° C (-40° до 140° F)
• Температура хранения: -40° до 85° C (-40° до 185° F)
• Относительная влажность: 5% до 95% без конденсации

Сертификации & надежность

• Сертификация: FCC, CE
• UL: UL 61010‑1 / UL 61010‑2‑201 указаны
• EMI: FCC Part 15 Class A; CE EN 55032 Class A; EN 61000‑6‑4 Class A
• EMS: CE EN 55035 / EN 61000‑6‑2; IEC61000‑4‑2/3/4/5/6/8
• Тесты на устойчивость: Free Fall IEC60068‑2‑32; Shock IEC60068‑2‑27; Vibration IEC60068‑2‑6
• MTBF: 352,670 hrs; Соответствует RoHS; Гарантия: 5 лет

Загрузки

• Datasheet
• Руководство по аппаратному обеспечению
• Руководство по программному обеспечению V6.1
• Quick Installation Guide

Технические характеристики

• Бренд: Antaira Technologies
• Модель: LMP-1002G-10G-SFP
• Тип: 10‑портовый промышленный управляемый PoE+ Layer‑3 Ethernet‑коммутатор
• Ethernet‑порты: 8 x 10/100/1000Tx (PoE+ 30 W/порт)
• Оптические порты: 2 x 1G/10G SFP+
• Макс. PoE‑бюджет: 240 W
• Питание: 48–55 V DC (съемный 6‑пиновый клеммник), резервирование
• Коммутация: 56 Gbps
• MAC‑таблица: 16K; Jumbo frame: 9.6 KB
• Габариты: 54 × 142 × 99 мм; Вес: 2.43 lbs
• Рабочая температура: -40° до 60° C
• Защита: IP30, металлический корпус; Крепление: DIN‑рейка / стена (опционально)
• Сертификация: FCC, CE; перечисленные EMI/EMS стандарты
• Гарантия: 5 лет
