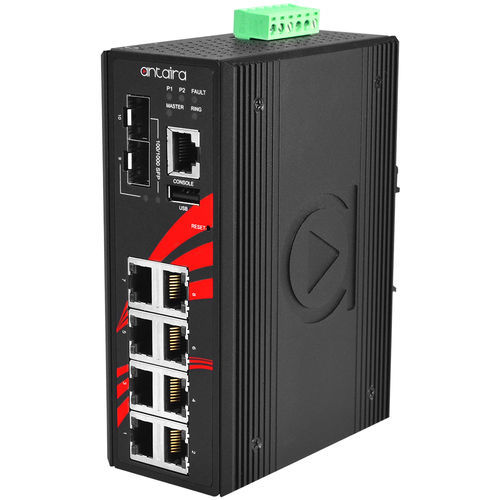

Управляемый коммутатор Ethernet LMP-1002G-SFP-24

10 портовуровня 2Gigabit Ethernet

Введение
Antaira LMP-1002G-SFP-24 — это 10-портовый промышленный управляемый Gigabit PoE+ Layer-2 Ethernet коммутатор с 8 портами 10/100/1000Tx PoE+ (IEEE 802.3at/af, до 30 Вт на порт) и 2 слотами 100/1000 dual-rate SFP для оптических uplink. Полностью управляемый через веб-консоль, CLI и SNMP, предназначен для промышленного управления, видеонаблюдения и мобильных PoE-приложений.

Общее
Металлический корпус с защитой IP30; монтаж на DIN-рейку и опциональный настенный монтаж. Рабочая температура -10°C до 70°C. Резервный DC-вход 12–55 VDC с встроенным повышающим преобразователем для обеспечения полного 48 VDC PoE в условиях низкого напряжения. Высокая защита от EFT/ESD и выход реле тревоги для промышленных условий.

Функции

• 8 x 10/100/1000Tx PoE+ портов (IEEE 802.3at/af), до 30 Вт на порт
• 2 x 100/1000 Dual-Rate SFP слота для оптических uplink
• Сетевой резерв: STP/RSTP/MSTP и ITU-T G.8032 ERPS (восстановление <50 ms)
• Управление: Web Console, CLI, Telnet, SNMP v1/v2c/v3
• Сетевые функции: IEEE 802.1Q VLAN, IGMP v1/v2/v3 (до 1024 групп), QoS (IEEE 802.1p), LACP
• Безопасность и протоколы: 802.1X, HTTPS, SSH/SSL, Modbus TCP, RMON, поддержка DHCP Option
• Функция PoE Ping Alarm для перезапуска питания порта и системные оповещения по e-mail
• Металлический корпус IP30 с креплением на DIN-рейку и стене
• Рабочая температура -10°C до 70°C; гарантия 5 лет

Комплектация

• 1 x LMP-1002G-SFP-24
• 1 x RJ45 to DB9 последовательный консольный кабель
• 1 x DC кабель (18 AWG) с DC разъемом 5.5 x 2.1 mm
• 2 x настенных монтажных кронштейна и винты

Опциональные аксессуары

• CBF-LC01LC-MD — LC to LC 1 m многомодовый дуплексный волоконно-оптический кабель
• DIN-RACK-2U — адаптер с DIN-рейки на 19" стойку, высота 2U
• MDR-60-24 — 60 W / 24 VDC / 2.5 A промышленный узкий DIN-rail блок питания
• SFP-M — 1 Gb SFP трансивер, мульти-мод 550 m / LC / 850 nm
• SFP-S10 — 1 Gb SFP трансивер, одномод 10 km / LC / 1310 nm

Загрузки

• Datasheet (PDF серии)
• Hardware Manual (PDF серии)
• Software Manual V6.2 (PDF, охватывающий устройства 5–26 портов)

Технические характеристики

• Стандарты: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at, 802.1d/w/s, 802.1Q, 802.1X, ITU-T G.8032
• Коммутирование: Store-and-forward, шина 20 Gbps, MAC-таблица 8K, jumbo frame до 9.6 KB
• Интерфейсы: 8 × 10/100/1000 BASE-T (PoE+), 2 × 100/1000 SFP
• VLAN: 1–4094 групп; IGMP: до 1024 групп
• Управление и протоколы: Web, CLI, Telnet, SNMP v1/v2c/v3, DHCP, SNTP, Syslog, SSH/SSL, HTTPS, Modbus/TCP, LLDP
• Питание: съемный 6-контактный клеммник; вход 12–55 VDC (резервный) с внутренним бустером; потребление системы ≈15 W (без PoE)
• Защита: EFT/ESD, защита от перегрузки и обратной полярности; реле-выход 24 V DC, 1 A
• Механика: металлический корпус IP30; монтаж на DIN-рейку; габариты 54 × 142 × 99 мм; вес устройства 1,13 кг (включая упаковку 1,5 кг)
• Окружающая среда: работа -10°C до 70°C; хранение -40°C до 85°C; влажность 5%–95% без конденсации
• Сертификации: FCC, CE, UL 60950-1, UL 61010 серии, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS: FCC Part 15 Class A; CE EN 55032/55024; испытания устойчивости IEC61000 и перенапряжений
• Соответствие: RoHS; испытания на стойкость по IEC60068
• Гарантия: 5 лет
