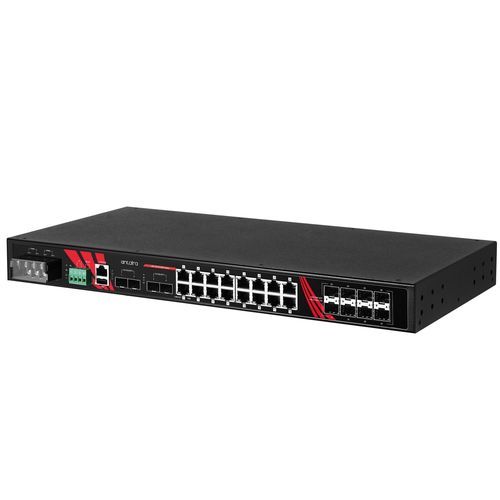

Управляемый коммутатор Ethernet LMP-2812G-4X8S-T

28 портовуровня 3Gigabit Ethernet

Обзор продуктаАпԁгоіԁ LMP-2812G-4X8S-T - это 28-портовый промышленный гигабитный PoE+ управляемый Ethernet-коммутатор с 16*10/100/1000T (30 Вт на порт), 4*1G/2.5G/10G SFP+ и 8*100/1000 SFP-портов. Это делает продукт идеальным для приложений, требующих высокой плотности подключения портов, широкой полосы пропускания и дальней связи. LMP-2812G-4X8S-T - полностью управляемый коммутатор Light Layer 3 Ethernet, оснащенный удобной веб-консолью управления. Он поддерживает функцию кольцевого резервирования сети с использованием открытого стандарта ITU-T G.8032 ERPS (Ethernet Ring Protection Switch), время восстановления сети которого составляет <50 мс. Расширенные функции сетевой фильтрации и безопасности, такие как IGMP, VLAN, QoS, SNMP, блокировка портов, RMON, Modbus TCP и 802.1X/HTTPS/SSH/SSL, повышают детерминизм и улучшают управление сетью для удаленных систем SCADA или сетей управления.LMP-2812G-4X8S-T разработан с IP30 рейтингом для монтажа в 1U 19" стойку. Поддержка широкой рабочей температуры от -40° до 75˚C также делает его лучшим решением для любых применений в суровых и экстремальных погодных условиях, таких как энергетика/коммунальное хозяйство, транспорт, очистные сооружения, нефть/газ и системы видеонаблюдения.ОсобенностиПоддержка 16*10/100/1000BASE-T гигабитных портов PoE, совместимых с IEEE 802af/at (30 Вт/порт)Поддержка 4*1G/2.5G/10G SFP+ слотов и 8*100/1000 SFP слотовITU-T G.8032 Протокол защиты кольцевого коммутатора Ethernet (ERPS)ПротоколIEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)Статические маршруты, ARPSNMPv1/v2c/v3, RMON, Modbus TCP, и HTTP/HTTPSRADIUS, TACACS+, 802.1X АутентификацияACL, IP Source GuardVLAN, QoS и SNMPv3IP30 Прочный металлический корпусРезервный вход питанияБезвентиляторная эксплуатацияЗащита от обратной полярности питанияВысокая EFT и ESD защитаОперационная температура: от -40°C до 75°C5-летняя гарантияСодержание упаковки1 x Краткое руководство по установке1 x LMP-2812G-4X8S-T1 x Кронштейны и винты для монтажа в стойку1 x RJ45 to DB9 Serial Console CableТехнические характеристикиСтандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3af/at Power over Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10 Gigabit Ethernet, IEEE 802.3x Управление потоком для полного дуплекса, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN, IEEE 802.1p QoS/CoS, IEEE 802.1X Сетевая аутентификация, IEEE 802.1AB LLDP, IEEE 802.3ad LACP, IEEE 802.1Q Bridge MIB 2008Тип обработки: Сохранение и пересылкаПротоколы: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Flow Control: IEEE 802.3x контроль потока, контроль потока обратного давленияКонфигурация: HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3VLAN Group: 4095 группGIGMP Group: 1024Ethernet Redundancy: STP/RSTP/MSTP, port trunk с LACP, ERPS v1/v2 (<50ms)Размер MAC-таблицы: 32KJumbo Frame: 10 КбайтБуфер памяти: 32 МбитСкорость передачи данных: 14,880pps для порта Ethernet, 148,800pps для порта Fast Ethernet, 1,488,000pps для порта Gigabit Ethernet, 14,880,000pps для порта 10 Gigabit EthernetАрхитектура коммутации: Back-Plane (Switching Fabric): 128 Гбит/сКоличество портов Ethernet: 16 портов10/100/1000 BASE-T(X): 16 портовПорт PoE: 16 портов (30 Вт/порт)Назначение выводов PoE: V-, V-, V+, V+, для контактов 1, 2, 3, 6; V+, V+, V-, V-, V-, для контактов 4, 5, 7, 8 (Режимы поддержки: Режим A, Режим B, 4-Pair Mode)Количество портов Fiber: 12 портов100/1000 BASE-(F)X SFP: 8 портов1G/10G SFP+: 4 портаДлина волны: Относится к SFP-модулюСветодиодный индикатор: Система: Питание 1, Питание 2, Мастер (M), Кольцо (R), Статус, Загрузка PoE (P/L); Порты Ethernet: Скорость/Линк/Активный; PoE: Вкл. при подключении к PD-устройствам; SFP: Link/ActiveКорпус: Металл, защита IP30Монтаж: Монтаж в стойкуРазмеры (Ш × В × Г): 440 x 44 x 215 ммВес: Единица: 8,82 фунта; Доставка: 11.02 фунтаПодключение питания: 8-контактный клеммный блокВходное напряжение: 48-55 В постоянного тока, резервный входИзбыточность питания: ДаРелейный выход: 24 В постоянного тока, 1 А резистивныйПотребляемая мощность системы: 38.5 ВтМакс. Бюджет мощности PoE: 480 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетТемпература эксплуатации: от -40° до 75° C (-40° до 167° F)Температура хранения: -40°C ~ 85°C (-40°F ~ 185°F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииСертификаты: FCC, CEEMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC60068-2-27, Вибрация: IEC60068-2-6MTBF: 166 201 чЗеленый: Соответствует RoHSГарантия: 5 лет
