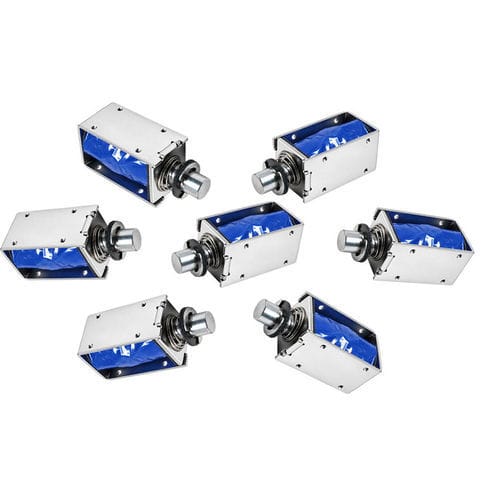

Поддерживающий электромагнит WL1253

линейныйдля блокировкибез технического обслуживания

Обзор продукта
WL1253 — крупный толкающе-тянущий соленоид, предназначенный для преобразования электрической энергии в линейное движение большой силы для промышленной автоматизации, механизмов, замков и систем управления движением. Он включает в себя катушку, прецизионный ферромагнитный плунжер, прочный металлический корпус и оптимизированную магнитную схему для стабильной работы в режимах толкания и тяги с хорошей повторяемостью и длительным сроком службы.

Принцип работы
При подаче постоянного напряжения на катушку возникает магнитное поле, которое приводит в действие внутренний плунжер. В зависимости от полярности катушки, конструкции магнитной схемы и механического расположения плунжер может выполнять как тяговые, так и толкающие движения. Возврат осуществляется встроенной возвратной пружиной или внешним механизмом при отключении или изменении тока.

Ключевые характеристики

• Двухнаправленная работа (push и pull) с высокой выходной силой
• Прочный металлический корпус и прецизионный плунжер для стабильной работы
• Оптимизированная электромагнитная конструкция для эффективного преобразования энергии
• Возможности настройки: напряжение, ход, сила и крепление
• Конфигурируется для непрерывной или прерывистой работы в зависимости от модели
• Быстрый отклик, низкое обслуживание и хорошая повторяемость

Промышленные применения

• Оборудование автоматизации: операции захвата, позиционирования и сброса
• Промышленные машины: управление оснасткой, системы смены инструмента и тяжелое оборудование
• Безопасность и контроль доступа: электрические замки и дверные механизмы
• Медицинские приборы: регулируемые механизмы и системы позиционирования
• Торговые автоматы, испытательное оборудование, электрические шкафы и специализированные автоматизированные системы

Рекомендации по конструкции и выбору

• Выходная сила зависит от положения катушки, тока, конструкции магнитной схемы, воздушного зазора, диаметра плунжера и длины хода
• Силы при толкании и тянущие силы различаются; проверяйте зависимость силы от хода в требуемой рабочей позиции
• Учитывайте рабочий цикл и отвод тепла: для более высокого непрерывного режима требуются катушки с улучшенным рассеиванием тепла
• Применяйте коэффициенты запаса: обычно 1,2–1,5 для легкой нагрузки, 1,5–2 для промышленного применения, 2–3 при сильных вибрациях/ударах
• Проверьте рабочий температурный диапазон и требуемую степень защиты окружающей среды

Руководство по расчету силы (кратко)

• Определите суммарную нагрузку (вес, трение, силы пружин) и примените соответствующий коэффициент запаса
• Включите в расчет нагрузки трение, предварительную нагрузку пружины и любые дополнительные сопротивляющие силы
• Учитывайте изменение силы вдоль хода: максимальная сила обычно достигается в конечном положении и снижается при увеличении воздушного зазора
• Выберите соленоид, сила которого на требуемом ходе превышает рассчитанную необходимую силу

Преимущества и ограничения

• Преимущества: компактный мощный исполнительный механизм, двунаправленная работа, быстрый отклик, настраиваемость и меньшая потребность в обслуживании по сравнению с гидравлическими/пневматическими системами
• Ограничения: модели с высокой силой могут потреблять больше мощности и выделять тепло; ход обычно короче, чем у пневматических цилиндров; необходимо правильное сочетание рабочего цикла и нагрузки, чтобы избежать перегрева или сокращения срока службы

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL1253
• Номинальное напряжение (V): DC6-60V
• Номинальная мощность (W): 10-100 W
• Режим работы: Push and Pull
• Удерживающая сила (N): 1 N до 10 N
• Ход (mm): 2-10 mm или на заказ
• Рабочий режим: Непрерывный или 100-80%
• Ресурс: 200 000 циклов
• Сертификация: CE, RoHS, ISO9001
• Материал: высококачественный магнитный железный материал
• Длина проводов (mm): 200 mm
• Способ установки: Винт
• Допуск размеров: ±0.1 mm
• Водонепроницаемость: Нет
• Класс изоляции: B
• Hi-Pot тест: AC 600V 50/60Hz 2s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: 1-100%
• Глубина резьбы (mm): /
• Условия оплаты: TT или аккредитив (LC) по предъявлению
• Пробный заказ: Да
• Гарантия: 1 год
• MOQ: 1000 шт
• Производственная способность: 5000 шт в неделю
• Срок поставки: 30 дней
• Порт отгрузки: Shenzhen
