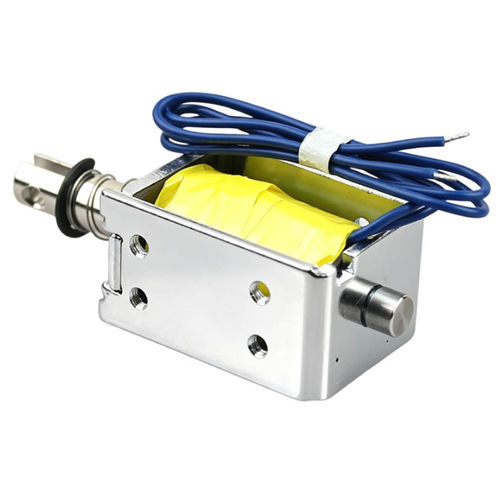

Линейный электромагнит WL0837

миниатюрныйтрубчатыйкомпактный

Обзор
Мини-соленоид push-pull — это электромагнитный привод, преобразующий электрическую энергию в линейное движение посредством магнитного поля в медной катушке. При смене направления тока магнитное поле вызывает толкающее или тянущее действие на стальной сердечник (плунжер). Эти компактные DC-устройства обеспечивают быструю реакцию и подходят для интеграции в OEM-оборудование и ограниченные по пространству установки.

Ключевые характеристики

• Компактная и лёгкая конструкция для установки в стеснённых условиях
• Быстрая реакция и высокая повторяемость для точных линейных движений тяги и толчка
• Эффективное формирование усилия при относительно низком энергопотреблении
• Прочное исполнение: медная катушка, прецизионный плунжер и надёжный корпус
• Доступен в нескольких DC-напpяжениях (3V, 5V, 6V, 12V, 24V) с настраиваемыми ходами и вариантами крепления
• Низкий уровень шума подходит для чувствительной аппаратуры

Описание продукта (DC push-pull соленоид)
Типовая конструкция включает медную катушку, корпус, плунжер, пружину и выходной вал. При подаче питания катушка создаёт магнитное поле, перемещающее плунжер для выполнения толкающего или тянущего движения; при отключении питания внутренняя пружина возвращает плунжер в исходное положение. Конфигурации: открытые, трубчатые, с фиксацией (latching) или кастомные. Распространённые рабочие напряжения: DC 3V, 6V, 12V, 24V. Ход и выходная сила подбираются по требованиям применения.

Применения

• Промышленная автоматизация (приводы клапанов, сортировка деталей, позиционирование)
• Умные замки и системы контроля доступа
• Торговые автоматы (механизмы выдачи и возврата монет)
• Медицинское оборудование (испытательные приборы, дозирование жидкостей, диагностические приборы)
• Офисная техника (принтеры, сканеры — подача бумаги)
• Автомобильные устройства (блокировка лючка топлива, фиксация трансмиссии, регулировка сидений)

Преимущества

• Компактная и быстрая работа с простой установкой
• Надёжная конструкция с минимальным обслуживанием
• Энергоэффективность по сравнению с крупными приводами, легкая адаптация для OEM
• Хорошая воспроизводимость и длительный срок службы при рекомендуемых условиях

Недостатки

• Ограниченный ход и средняя сила по сравнению с большими приводами
• Непрерывная эксплуатация может вызывать нагрев; необходимо учитывать рабочий цикл и тепловое управление
• Сила уменьшается при увеличении хода; неправильное напряжение или перегрузка сокращают ресурс
• Требуется защита от влаги и пыли в агрессивных средах

Устранение неполадок - Частые проблемы и решения

• Соленоид не работает: проверить напряжение питания, проводку и сопротивление катушки
• Слабая тягово-толкающая сила: проверить напряжение, при возможности уменьшить ход, убрать магнитные помехи или препятствия
• Перегрев: снизить рабочий цикл, улучшить отвод тепла, проверить напряжение и нагрузку
• Шум при работе: проверить крепления на ослабление и внутренний износ
• Медленная реакция: проверить питание, состояние пружины, очистить/смазать механизм и удалить посторонние предметы
• Коррозия/окисление: использовать коррозионно-стойкие материалы или защитные покрытия во влажных условиях

Технические данные (выбранные значения)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Технические характеристики

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
