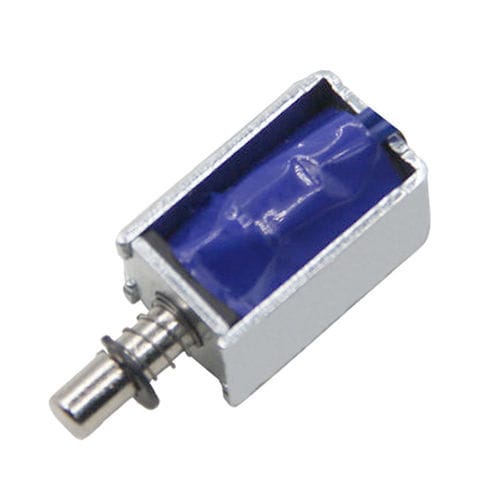

Линейный электромагнит WL0420

для блокировкикомпактныйбескорпусный

Обзор продукта
Соленоидный push-pull привод WL0420 — это электромагнитный линейный привод, разработанный для компактных установок. При питании постоянным током он обеспечивает двунаправленное линейное движение (push и pull) с настраиваемым ходом, типом крепления и рабочим циклом для промышленных применений и интеграции OEM.

Особенности

• Компактный корпус для монтажа в ограниченном пространстве
• Быстрая реакция и повторяемое линейное перемещение в обоих направлениях
• Доступен в нескольких DC-напряжениях и режимах работы
• Настраиваемые параметры: ход, варианты крепления, выходная сила и характеристики катушки
• Материалы: медная катушка, корпус из низкоуглеродистой стали, железный плунжер, вал из нержавеющей стали, возвратная пружина

Применение

• Промышленная автоматизация: модули сортировки, упаковочные механизмы, подсистемы привода
• Системы безопасности и запирания: электрические замки, защёлки шкафов, панели доступа
• Торговые автоматы: механизмы выдачи и блокировки
• Автомобильная отрасль: разблокировка багажника, приводы крышки топливного бака, приводы фар
• Медицинское оборудование: приводы клапанов, механические переключатели
• Бытовая техника: стиральные машины, кофемашины, принтеры

Настройка и опции

• Варианты напряжения: распространённые DC-значения (5 В, 12 В, 24 В) и индивидуальные AC-радификации по запросу
• Регулируемые параметры: ход, выходная сила, витки катушки, монтажная база
• Варианты для непрерывной работы требуют специального управления катушкой и теплового режима

Преимущества и недостатки

• Преимущества: простая конструкция, высокая скорость отклика, экономичность при серийном производстве, компактные габариты
• Недостатки: нагрев при непрерывной эксплуатации, снижение силы с увеличением хода, ограниченный ход по сравнению с моторными приводами, возможен уровень шума при работе, магнитные характеристики ухудшаются при высоких температурах

Характеристики / технические спецификации

• Модель: WL0420
• Типичный размер: 20,5 × 12 × 11 мм (пример)
• Диаметр плунжера: φ4 mm
• Номинальное напряжение (пример): DC 12 V
• Диапазон хода (пример): 0–5 mm
• Сила (пример): 0,2–2 N
• Мощность (пример): 13 W
• Ток (пример): 1,09 A
• Сопротивление катушки (пример): 11 Ω
• Ожидаемый ресурс (пример): ≥ 1 000 000 циклов
• Рабочий цикл (пример): 0,5 s ON, 2 s OFF (типичный прерывистый режим)
• Распространённые диапазоны силы: малый 1–10 N; средний 10–50 N; тяжёлый 50–200 N+
• Примечания: максимальная сила в начальной (закрытой) позиции; сила уменьшается с ходом; для непрерывной работы требуется специальная конструкция катушки/теплового управления
