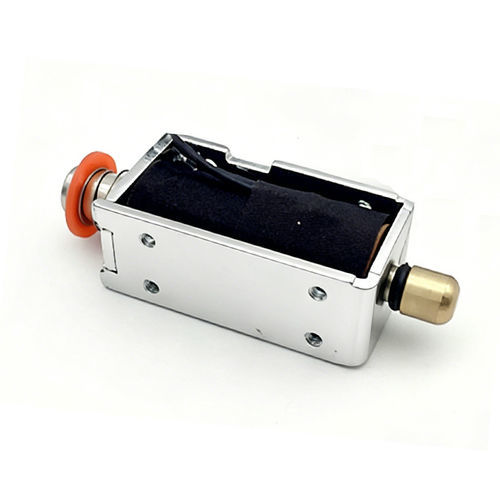

Линейный электромагнит WL0946

без технического обслуживаниякомпактный24 В

Краткое описание продукта
Рамочный соленоид типа push-pull — это электромеханический исполнительный элемент, который преобразует электрическую энергию в механическое движение с помощью металлического каркаса, катушки, возвратной пружины и сердечника. При подаче питания на катушку создаётся магнитное поле, перемещающее сердечник; у некоторых push-pull моделей сердечник может втягиваться внутрь катушки, обеспечивая двухнаправленное (толкание и тянуть) движение. Эти соленоиды компактны, долговечны, тихи в работе и подходят для множества электромеханических систем.

Ключевые характеристики

• Двухнаправленная работа: движение толкание и тяга (тип рамочного push/pull).
• Быстрая реакция и стабильная работа.
• Металлический корпус для механической прочности и отвода тепла.
• Доступны в нескольких постоянных напряжениях (например: 6 В, 12 В, 24 В; возможны индивидуальные напряжения).
• Низкое обслуживание, компактный размер, энергоэффективность при коротких импульсах.
• Версии с разными длинами хода; ход можно настроить.
• Длительный срок службы при эксплуатации в пределах заданного рабочего цикла.

Области применения

• Оборудование автоматизации: сортировка, переключение, позиционирование и упаковочные машины.
• Системы контроля доступа и блокировки: смарт-замки, замки для шкафчиков, электронные дверные замки, модули замков для умного дома.
• Торговые автоматы, билетные системы и игровые/банкоматные/ящичные устройства.
• Медицинское оборудование: управление клапанами и жидкостями, позиционирование.
• Автомобильная промышленность: механизмы блокировки и связанные приводы.
• Робототехника и прецизионные движения, где требуются быстрые линейные приводы.

Обзор и преимущества
Рамочные solenoid'ы push-pull представляют собой простое, надёжное и экономичное решение исполнительного механизма. Они требуют простой схемы управления (подать напряжение — сработает, убрать напряжение — освободится), способны обеспечить разумную удерживающую/зажимную силу при коротких энергетических импульсах и легко интегрируются в системы на основе микроконтроллеров. Типичные компромиссы: ограниченная абсолютная сила по сравнению с более крупными приводами и чувствительность к ограничениям рабочего цикла/тепловым условиям.

Технические данные
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Технические характеристики

• Модель: WL0946
• Бренд: Weilong Technology
• Типичные предлагаемые номинальные напряжения: DC 6V / 12V / 24V (настраиваемые)
• Номинальная мощность: 11,5 Вт
• Режим работы: push & pull (двухнаправленный)
• Примеры удерживающей силы: 500 gf @ 3 mm; 400 gf @ 5 mm
• Ход: регулируемый, типично 2–5 мм
• Режим работы: непрерывный (учитывать ограничения рабочего цикла для теплового менеджмента)
• Срок службы: примерно 200 000 циклов
• Класс изоляции: B; испытание Hi-Pot AC 600V 50/60Hz 2s
• Материал: высококачественный магнитный железный сплав
• Длина проводов: 200 мм
• Крепление: винтовой монтаж
• Допуск по размерам: +/- 0,1 мм
• Диапазон рабочих температур: -10 °C до 100 °C
• Удерживающая сила без возбуждения: 0
• Типичные MOQ и поставка: MOQ 1000 шт.; производственная способность до 5 000 шт./неделя
• Типичное время доставки: 30 дней
• Сертификации: CE, RoHS, ISO9001
