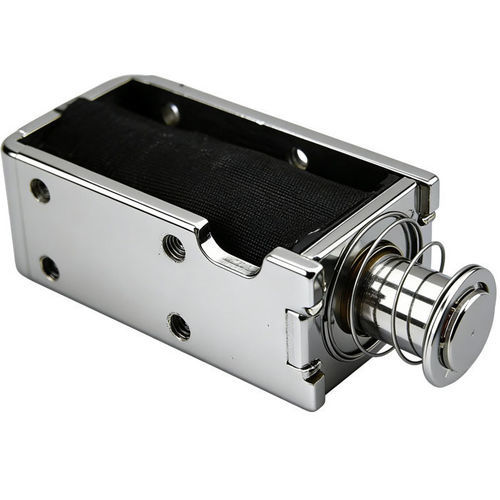

Линейный электромагнит WL0840

для блокировкидля сортировкикомпактный

Обзор продукта
Линейный соленоид тяги/толкания WL0840 обеспечивает короткоходное линейное перемещение для промышленного и коммерческого оборудования. Предназначен для применений с ограниченным пространством, быстрым откликом и простой электрической интеграцией, например замочные механизмы, торговые автоматы и узлы автоматизации.

Принцип работы
Устройство содержит медную катушку, создающую магнитное поле при подаче питания. Ферромагнитный якорь (плунжер) перемещается вдоль оси внутри катушки, создавая толкающую или тянущую силу; при выключении используется пружинный или механический возврат. Ход и сила регулируются в пределах указанных диапазонов под требования применения.

Основные области применения

• Промышленная автоматизация: сортировка деталей, pick-and-place, приводы мелких механизмов.
• Системы доступа и замки: быстрое запирание/отпирание дверей, шкафов и электронных защелок.
• Офисное и коммерческое оборудование: принтеры, копиры, билетные автоматы, банкоматы.
• Автомобильная техника: приводы лючков топлива, открыватели багажников, механизмы запирания.
• Медицинское оборудование: анализаторы, клапаны и системы работы с жидкостями, требующие точной короткоходной активации.
• Торговые автоматы и терминалы самообслуживания: выдача товара, управление монетами и механизмы распределения.
• Бытовая техника: управляемые дозаторы и мелкие механические приводы.

Преимущества

• Компактный размер для интеграции в ограниченные пространства.
• Быстрый электрический отклик, подходит для короткоходных и высокочастотных операций.
• Простая механическая конструкция с малым числом деталей, облегчает обслуживание.
• Ход и сила регулируются в пределах спецификации для соответствия задачам.

Ограничения / Недостатки

• Ход ограничен по сравнению с двигателями или пневмоциллиндрами; не подходит для больших перемещений.
• Доступная сила уменьшается при увеличении хода (компромисс сила/положение).
• Непрерывная работа или высокий рабочий цикл увеличивают нагрев и энергопотребление.

Примечания
Разработан для короткоходной линейной активации, когда приоритетны компактность, скорость и повторяемость. См. видео продукта (YouTube) для демонстрации работы и руководства по электрической/механической интеграции перед установкой.

Технические характеристики

• Модель: WL0840
• Габариты (AS 0840): 41 x 15 x 20 мм (Д x Ш x В) / 1.61 x 0.59 x 0.79 in
• Напряжение: DC 12 V или DC 24 V
• Материал корпуса: углеродистая сталь, электрооцинкованная/электронникелированная; 48 часов соляного тумана
• Материал плунжера: углеродистая сталь, электрооцинкованная/электронникелированная; соответствует RoHS; прошёл 48 ч тест на соляной туман
• Катушка: медный провод
• Ход: 4–10 мм (регулируемый)
• Сила: 1.5–8 N (регулируемая)
• Потребляемая мощность: 0.24 W
• Ток: 1 A
• Сопротивление: 10 Ω
• Срок службы: ≥ 200 000 циклов
• Рабочий цикл: 1 s ON / 9 s OFF
