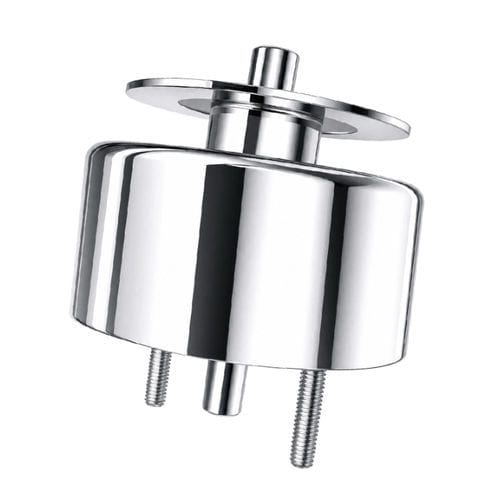

Линейный электромагнит WL5931

без технического обслуживаниятрубчатыйкомпактный

Обзор
WL5931 — компактный трубчатый электромагнитный соленоид типа push‑pull, преобразующий электрический сигнал в точное линейное движение толкателя или тяги. Предназначен для промышленной автоматизации, систем доступа и приводов, где важны габариты, повторяемость и скорость реакции.

Характеристики

• Компактная трубчатая конструкция push‑pull с быстрым откликом и низким уровнем шума.
• Типичные номинальные напряжения: DC 12 V и 24 V (возможны другие варианты по запросу).
• Настраиваемый ход 5–15 мм и выходная сила 10–30 N.
• Опции: влагозащита, пылезащита, высокотемпературная изоляция обмоток.
• Подходит для прерывистой или непрерывной работы в зависимости от конфигурации; типичный рабочий цикл 10%–30%.

Описание продукта
Устройство состоит из катушки, штока/якоря, корпуса и возвратной пружины (по конфигурации). Корпус — углеродистая сталь с цинковым покрытием, класс изоляции F. Доступны исполнения: open frame, трубчатое и с фиксатором (latching). Длина выводов около 200 мм.

Технические данные (ключевые параметры)
Brand: Weilong Technology
Model Number: WL5931
Rated Voltage (V): DC 12 V or 24 V
Rated Power (W): 20–30 W
Work Model: Tubular Push‑Pull Type
Holding Force (N): 10–30 N (≈1.8 kgf)
Stroke (mm): 5–15 mm
Reset Time (s): 0.05 s (50 ms)
Service Life: ≈100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: корпус из углеродистой стали, цинковое покрытие
Lead Wire Length (mm): 200
Tolerance of Dimension: ±0.1 mm
Water‑proof: нет (герметичные версии по запросу)
Insulation Class: F
Hi‑Pot Test: AC 600 V 50/60 Hz 2 s
Operating Temperature: −10 °C до 100 °C
Duty Cycle: 1–100% (типичный рабочий цикл 10%–30%)
Гарантия: 1 год
MOQ: 1000 шт.; мощность поставки: 5000 шт./нед.; срок поставки: 30 дней; порт погрузки: Shenzhen

Промышленные применения

• Автоматизация: сортировка, упаковка, позиционирование и коммутация на линиях производства.
• Системы доступа и электронные замки.
• Автомобильные системы: механизмы запирания, актуаторы топлива и трансмиссии.
• Медицинское оборудование: инфузионные насосы, диагностические механизмы с требованием точного линейного движения.
• Офисная техника: принтеры, копиры, торговые автоматы.

Плюсы и минусы

• Плюсы: маленькие габариты, простота установки, настраиваемый ход/сила, низкие требования к обслуживанию и длительный срок службы при соблюдении условий эксплуатации.
• Минусы: длительное включение вызывает нагрев и может сократить срок службы катушки; сила снижается при больших ходах; возможны помехи EMI рядом с чувствительной электроникой.

Диагностика и обслуживание
При отсутствии срабатывания проверяйте питание и сопротивление катушки. Контролируйте рабочий цикл, чтобы избежать перегрева. При медленном или заедающем ходе проверяйте загрязнение, коррозию или несоосность. Регулярные осмотры, правильный монтаж и соблюдение спецификаций повышают надежность.

Рекомендации по выбору

• Подберите рабочее напряжение, совместимое с вашей системой (6/12/24 V DC распространены).
• Определите необходимую силу и ход; при увеличении хода сила падает.
• Соблюдайте указанный рабочий цикл или выбирайте модели для непрерывной работы при необходимости.
• Для жестких условий выбирайте герметичные/высокотемпературные версии и заранее согласуйте типы разъемов и длину проводов.
