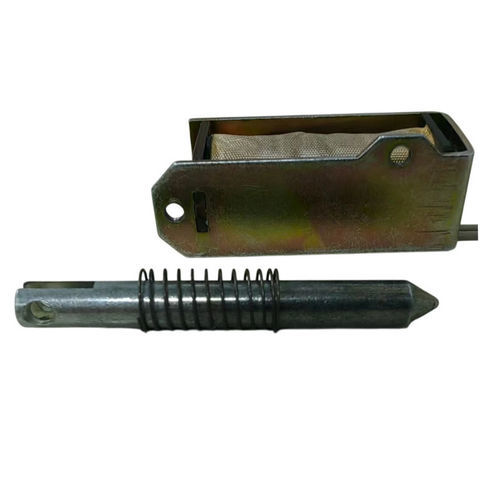

Линейный электромагнит WL 0643

бескорпусный24 ВDC

Обзор продукта WL 0643 — рамочный тяговый соленоид производства Weilong Technology. Это линейный электромагнитный исполнительный механизм, предназначенный для создания контролируемой тяговой силы для защелок, замков или механических связей. Открытая конструкция рамы обеспечивает быструю реакцию и простую интеграцию в автоматизированное оборудование и промышленные или офисные устройства.

Применение

• Торговые автоматы (механизмы для монет и банкнот)
• Системы блокировки/разблокировки для дверей, шкафов и сейфов
• Офисная автоматизация (принтеры, копировальные аппараты, банкоматы)
• Медицинские приборы и диагностическое оборудование
• Промышленное оборудование (сортировка, приводные связи, системы управления)

Принцип работы При подаче постоянного тока на катушку возникает магнитное поле, которое втягивает сердечник (якорь) внутрь катушки, создавая линейное тяговое движение. Возвратная пружина (внутренняя или внешняя) возвращает якорь при отключении питания. Ход, сила тяги и рабочий цикл настраиваются под требования приложения.

Технические характеристики

• Бренд: Weilong Technology
• Модель: WL 0643
• Номинальное напряжение: DC 12 В или 24 В
• Номинальная мощность: 4–8 W
• Режим работы: тяговый
• Сила тяги: 0,5–1 N
• Ход: 3–6 мм (на заказ)
• Рабочий цикл: 1 с ВКЛ, 3 с ВЫКЛ
• Ресурс: ≈200 000 циклов
• Сертификации: CE, RoHS, ISO9001
• Материал: магнитный углеродистый сталь
• Длина выводов: 200 мм
• Тип установки: боковой крепеж винтом (M3 × 8 мм глубина резьбы)
• Допуск размеров: ±0,1 мм
• Водозащита: отсутствует
• Класс изоляции: B
• Испытание на пробой: AC 600 V 50/60 Hz 2 s
• Удерживающая сила без возбуждения: 0 N
• Рабочая температура: -10 °C до 100 °C
• Диапазон рабочего цикла: 1–100%
• Глубина резьбы: M3 × 8 мм
• Условия оплаты: TT или аккредитив по факту
• Образец заказа: доступен (10–15 дней)
• Гарантия продукта: 1 год
• MOQ: 500 шт.; Производственная мощность: 2000 шт./нед.; Срок поставки: ~30 дней; Порт отгрузки: Shenzhen Yantian

FAQ / Примечания

• Что такое тяговый соленоид? Электромеханический исполнительный механизм, который при возбуждении втягивает якорь в катушку для создания контролируемой тяговой силы.
• Тяговый vs толкающий: тяговый втягивает якорь внутрь; толкающий выталкивает его наружу. Некоторые механизмы используют рычаги для реализации обоих движений.
• Ключевые факторы производительности: номинальное напряжение/ток, длина хода, рабочий цикл, тяговая/удерживающая сила и диапазон рабочих температур.
• Особенности рабочего цикла: стандартные модели рассчитаны на прерывистую эксплуатацию, чтобы избежать перегрева; версии для непрерывной работы требуют иной тепловой конструкции.
