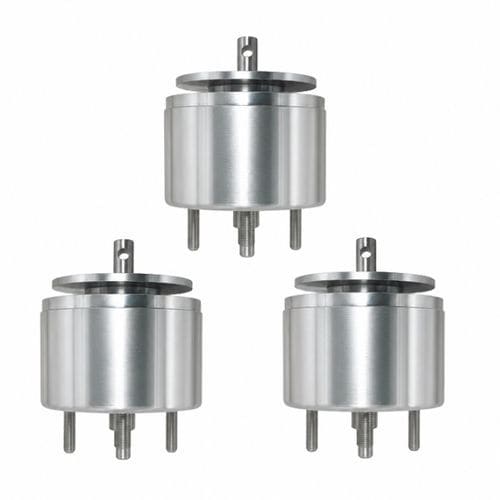

Электромагнит для электроклапана WL7042

поддерживающийлинейныйдля блокировки

Обзор
Магнитный соленоид типа «тяни-толкай» — электромеханический привод, преобразующий электрическую энергию в линейное движение. Катушка создаёт магнитное поле, которое притягивает или отталкивает металлический поршень, обеспечивая действия толкания или тяги. WL7042 — трубчатый толкательно-тяговый соленоид, предназначенный для промышленной автоматизации и оборудования, требующего быстрого и повторяемого линейного перемещения.

Ключевые характеристики

• Компактная трубчатая конструкция для ограниченных пространств
• Доступные напряжения: 12 V DC, 24 V DC, 48 V DC
• Диапазон мощности: 50–90 W; удерживающая сила: 20–30 N (≈1,8 кг)
• Ход: 5–20 mm; время сброса ≈30 ms
• Рабочий цикл настраиваемый: 1–100% (типичный 10%–30%)
• Опции: влагозащита, термостойкие материалы, низкошумные версии, индивидуальная проводка/разъёмы

Технические спецификации

• Brand: Weilong Technology
• Модель: WL7042
• Номинальные напряжения: 12 V / 24 V / 48 V DC
• Номинальная мощность: 50–90 W
• Тип: трубчатый push-pull
• Удерживающая сила: 20–30 N (≈1,8 кг)
• Ход: 5–20 mm
• Время сброса: 30 ms
• Срок службы: ≈100 000 циклов
• Класс изоляции: F; Hi-Pot: AC 600 V 2 s
• Рабочая температура: -10 °C — 100 °C
• Материал: корпус из углеродистой стали с цинковым покрытием
• Длина провода: 200 mm
• Допуск: ±0,1 mm
• Гарантия: 1 год; MOQ: 1000 pcs; мощность поставки: 5000 pcs/неделя; срок поставки: 30 дней; порт отгрузки: Shenzhen

Применения

• Промышленная автоматизация: коммутация, позиционирование, линии сортировки и упаковки
• Системы блокировки и контроля доступа
• Медицинское оборудование: диагностические и дозирующие устройства
• Автомобильные приводы и управление клапанами
• Офисная техника, торговые автоматы и робототехника

Преимущества и ограничения

• Преимущества: компактность, простота интеграции, быстрая реакция, различные варианты напряжений и ходов
• Ограничения: риск перегрева при превышении расчётного рабочего цикла; снижение силы при больших ходах; возможен шум в работе; требуется стабильное питание

Устранение неисправностей

• Проверить подачу питания и проводку
• При перегреве: уменьшить рабочий цикл или улучшить отвод тепла
• Снижение силы: проверить напряжение, ход и износ магнитных деталей
• Застревание поршня: очистка или замена повреждённых деталей
• Аномальный шум: проверить крепления, пружины и механический износ

Заказ и логистика

• Принимаются пробные заказы; оплата: TT или аккредитив при виде
• MOQ: 1000 pcs; типичное время поставки: 30 дней
• Производственная мощность: 5000 pcs/неделя; порт отгрузки: Shenzhen
