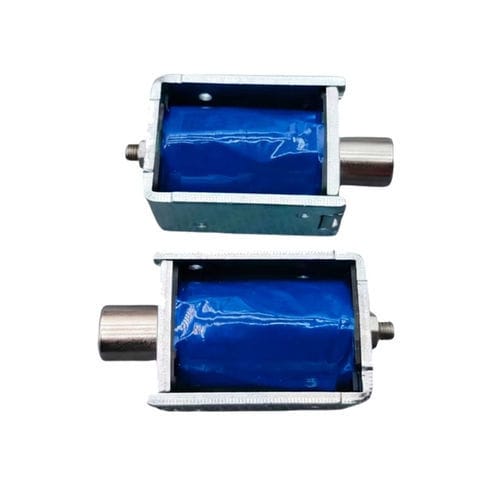

Линейный электромагнит WL1037

для блокировкидля автоматического удержанияпо индивидуальному заказу

Краткое описание
Защёлкивающийся DC-соленоид WL1037 — это бистабильный электромагнитный привод, использующий внутренние постоянные магниты для удержания сердечника без постоянного питания. Переключается между двумя устойчивыми состояниями (выдвинут/втянут) короткими DC-импульсами и потребляет энергию только при переходах.

Основные характеристики

• Бистабильная (latching) работа: удержание позиции без тока удержания.
• Импульсное управление: срабатывание короткими импульсами (миллисекунды).
• Нет постоянного тока в зафиксированном состоянии.
• Режим работы Push-Pull, компактные габариты.
• Доступные напряжения: 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 номинал 24 V).
• Ход типично 2–15 mm; WL1037 стандартно 10 mm (на заказ).
• Удерживающая сила и рабочий цикл зависят от модели; пример WL1037: 2,6 N.
• Варианты крепления: резьбовой шпиль, кронштейн или индивидуальное крепление; корпус: открытый/трубчатый/закрытый (IP опции).

Технические данные (ключевые поля)

• Brand: Weilong Technology
• Модель: WL1037
• Номинальное напряжение: DC 24,0 V
• Номинальная мощность: 12,3 W
• Режим работы: Push-Pull Type
• Удерживающая сила: 2,6 N
• Ход: 10 mm (на заказ)
• Время сброса: 0,2 s
• Срок службы: 500 000 циклов
• Материал: superior magnet iron
• Длина проводов: 200 mm
• Тип крепления: винтовой монтаж
• Класс изоляции: B
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: рекомендуется импульсный режим (типично 1–10%)
• Сертификаты: CE, RoHS, ISO9001
• Гарантия: 1 год
• MOQ: 1000 шт.
• Производственная мощность: 5000 шт./неделя
• Срок поставки: 30 дней (Шэньчжэнь)

Механизм
WL1037 объединяет магнитное поле, создаваемое катушкой, и постоянный магнит. Короткий DC-импульс преодолевает удерживающее действие магнита и перемещает сердечник; после перемещения постоянный магнит замыкает магнитную цепь и удерживает сердечник без тока в катушке. Для возврата требуется инверсия полярности (одна катушка) или подача на противоположную катушку (двухкатушечная). Время перехода обычно в миллисекундах.

Push-Pull vs Latching (концептуальные различия)

• Push-Pull: для удержания позиции требуется постоянное питание; выше постоянный тепловыделение.
• Latching DC: использует короткие импульсы и постоянный магнит для удержания без постоянного питания; однокатушечные варианты требуют биполярного управления, двухкатушечные — отдельного управления.

Работа и тепловые замечания
Импульс 1 — установка (latch); импульс 2 или инверсия полярности — сброс (unlatch). Короткие импульсы ограничивают нагрев. Длительное питание увеличивает тепловую нагрузку и может сократить срок службы; соблюдайте рекомендованные длительности импульсов и коэффициенты заполнения.

Типовые применения

• Умные замки, электронные задвижки, запирания шкафов
• Батарейные устройства (умные счётчики, дистанционные клапаны)
• Торговые автоматы и билетные терминалы
• Разъединители батарей, контакторы аккумуляторных блоков, электрические стояночные тормоза
• Портативные медицинские приборы с низким энергопотреблением в режиме ожидания
• Промышленная автоматика: заслонки, направляющие, пилотные клапаны
• Сельскохозяйственные и солнечные устройства (ворота, таймеры)

Преимущества и недостатки

• Преимущества: пренебрежимо малая удерживающая сила при запертом состоянии, низкий нагрев в холостом режиме, удержание позиции при отключении питания, компактность.
• Недостатки: требует биполярного управления импульсами (или двухкатушечного варианта), не является по умолчанию fail-safe без дополнительных механизмов, чувствителен к энергии и длительности импульса, возможна необходимость датчика положения после циклов.

Устранение неполадок (кратко)

• Безопасность: перед проверкой обесточить и осмотреть на предмет видимых повреждений и загрязнений.
• Электрика: проверить питающее напряжение, амплитуду и длительность импульса, измерить сопротивление катушки, проверить предохранители и проводку.
• Управление: убедиться в правильности полярности, тайминга импульсов и возможности драйвера (H-bridge или двухкатушечный драйвер).
• Механика: очистить направляющую, удалить заусенцы, при необходимости нанести сухую смазку, проверить заедание.
• Специфично для защёлкивания: проверить силу магнита, воздушный зазор и энергию set/reset.

Рекомендации по выбору и заказу

• Укажите требуемый ход и удерживающую силу для реальной нагрузки; сверяйтесь с характеристиками сила‑ход.
• Подберите напряжение обмотки под источник питания и убедитесь, что источник способен обеспечить импульсный ток (пример: 1,5 A при 12 V на ~80 ms).
• Выберите однокатушечный или двухкатушечный вариант в зависимости от доступного драйвера.
• Учитывайте условия среды (температура, класс IP, коррозионная стойкость) при выборе корпуса.
• Добавьте датчик положения (концевой выключатель или датчик Холла), если контроллер должен подтвердить состояние после отключения питания.
• Проверьте габариты монтажа и допуски перед интеграцией.
• Для заказа свяжитесь с Weilong Technology для уточнения сроков, образцов, MOQ и сертификатов.
