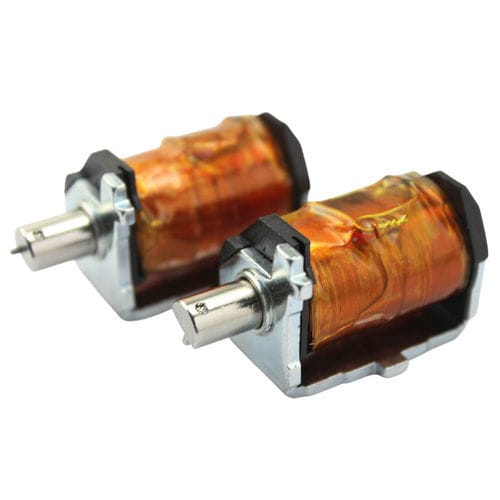

Линейный электромагнит WL0838

компактныйбескорпусный24 В

Обзор продукта
Соленоид с C-образной рамой WL0838 — это компактный открытый электромагнитный привод, разработанный для преобразования электрической энергии в точное линейное перемещение с быстрой реакцией и стабильной выходной силой. Оптимизирован для установок с ограниченным пространством, обеспечивает простую установку, хорошее охлаждение и настраиваемые параметры (напряжение, ход, сила).

Ключевые области применения

• Торговые автоматы (механизмы подачи и блокировки)
• Умные замки и электронные системы запирания / контроля доступа
• Медицинское оборудование и системы управления жидкостями (диагностика и точное управление)
• Промышленная автоматизация: клапаны, переключатели, приводы, управление промышленными устройствами
• Упаковочные машины, печатные системы, текстильные машины
• Монетные автоматы, киоски, офисное оборудование и другие компактные устройства

Особенности и преимущества

• Открытая конструкция C-рамы для компактной установки и улучшенного охлаждения
• Быстрая реакция и точное линейное движение за счёт механизма плунжер/катушка
• Настраиваемая длина хода, напряжение (варианты AC/DC) и выходная сила
• Экономичность и простота производства, обслуживания и сборки
• Подходит для прерывистых и, в зависимости от варианта, для непрерывных режимов работы

Достоинства

• Компактная конструкция для ограниченных пространств
• Экономичное производство и снабжение
• Быстрое время реакции, подходит для автоматизации
• Простая установка и обслуживание благодаря открытой конструкции
• Лучшее охлаждение по сравнению с закрытыми рамами
• Варианты настройки (напряжение, ход, сила, крепление)

Недостатки

• Ниже магнитная эффективность по сравнению с закрытой рамой (утечка потока)
• Ниже максимальная выходная сила — не предназначен для тяжёлых задач
• Открытые внутренние части более чувствительны к агрессивным условиям (пыль, влага) без защиты
• Более высокий акустический шум и вибрация при высоких частотах переключения
• Потенциально сниженная долговечность и меньший срок службы при непрерывной интенсивной эксплуатации

Устранение неисправностей и обслуживание (кратко)

• Не работает: проверьте питание, совместимость напряжения, сопротивление катушки и проводку; замените сгоревшую катушку
• Недостаточная сила: проверьте напряжение питания, уменьшите нагрузку или выберите соленоид с большей силой, проверьте выравнивание
• Перегрев: подтвердите рабочий цикл, проверьте стабильность питания, улучшите вентиляцию или выберите деталь с более высокой мощностью
• Задержка в срабатывании: очистите загрязнения, проверьте/замените возвратную пружину, обеспечьте стабильное питание
• Шум/вибрация: проверьте крепление, замените изношенные пружины/плунжеры, отдавайте предпочтение DC-вариантам для снижения шума
• Заедание плунжера: удалите загрязнения, замените слабые возвратные пружины, рассмотрите размагничивание или немагнитные прокладки
• Неравномерное движение: проверьте проводку и изоляцию катушки, подтвердите стабильность питания и термозащиты

Замечания по выбору
При выборе WL0838 или подобных соленоидов с C-образной рамой уточните требуемое напряжение (AC или DC), длину хода, рабочий цикл (прерывистый или непрерывный), выходную силу и требования по защите от внешних воздействий. Правильное выравнивание, крепление и вентиляция повышают эффективность и срок службы.

Характеристики / Технические характеристики

• Бренд: Weilong Technology
• Номер модели: WL 0838
• Номинальное напряжение (В): DC 12 или 24 V
• Номинальная мощность (Вт): 10.28 W
• Режим работы / срок службы: 100 000 циклов
• Удерживающая сила: 400 Gf при ходе 5 mm
• Ход (mm): 3-5 mm
• Время возврата (s): 1 s
• Срок службы: 300 000 циклов
• Сертификация: CE, ROHS, ISO9001
• Материал: корпус из углеродистой стали с цинковым покрытием
• Длина проводов (mm): 200
• Способ установки: с двух сторон, с тремя монтажными отверстиями для простого крепления
• Допуск размеров: +/- 0.1 mm
• Водозащита: Нет
• Класс изоляции: F (150 °C)
• Испытание Hi-Pot: AC 600V 50/60Hz 1 s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: 1-100%
• Условия оплаты (коммерческая инфо): TT или LC на предъявителя
• Возможность образца: Да
• Гарантия: 1 год
• MOQ: 500 pcs
• Производственная способность: 5000 pcs в неделю
• Срок поставки: 30 дней
• Порт погрузки: Shenzhen
