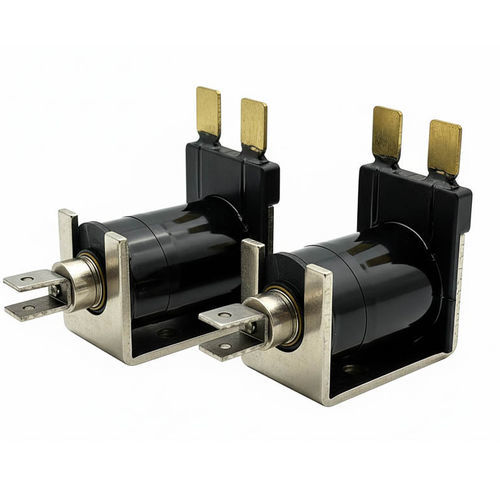

Линейный электромагнит WL0829

компактныйACэлектромагнитный

Обзор
AC линейный соленоид преобразует переменный ток в линейное движение. WL0829 разработан для промышленной автоматизации и оборудования; содержит медную катушку, подвижный якорь, фиксированный железный сердечник и шадинговое (затеняющее) кольцо для снижения вибраций и гудения. Доступен в вариантах с разными ходами и усилиями для интеграции в системы управления и клапаны.

Ключевые характеристики

• Работа от переменного тока напрямую (без выпрямителя)
• Быстрая реакция и большое начальное тяговое усилие
• Шадинговое кольцо уменьшает гудение и вибрацию
• Доступен ход 6–8 мм и несколько уровней усилия
• Компактный корпус из углеродистой стали с цинковым покрытием для интеграции
• Модели для непрерывной или прерывистой работы

Преимущества

• Простая установка с регулируемым винтовым креплением
• Эффективное по стоимости решение для управления клапанами и механизмами
• Длительный срок службы (ок. 300 000 циклов)
• Варианты напряжения: AC110V или 208V
• Широкий диапазон рабочих температур: -10°C до 100°C

Недостатки

• Выше уровень шума по сравнению с некоторыми DC-соленоидами, если шадинг-кольцо не оптимально
• Выделение тепла при длительной непрерывной работе
• Менее точное управление положением по сравнению с замкнутыми DC-системами
• Вибрации или снижение работоспособности при неправильном шадинг-кольце или монтаже

Устранение неисправностей (распространенные проблемы, причины и решения)

• Соленоид не двигается
  • Возможные причины: отсутствие питания, неверное напряжение, ослабленная/обрывная проводка, разомкнутая катушка, заедающий якорь
  • Решения: проверить источник AC и напряжение, осмотреть проводку, измерить сопротивление катушки, очистить и смазать якорь
• Слабая или недостаточная сила
  • Возможные причины: низкое/нестабильное напряжение, перегрев катушки, чрезмерная нагрузка, большой воздушный зазор
  • Решения: обеспечить правильное номинальное напряжение, улучшить вентиляцию, выбрать подходящую силу, уменьшить зазор
• Перегрев
  • Возможные причины: непрерывная работа сверх номинала, плохая вентиляция, высокая температура окружающей среды, неверное напряжение
  • Решения: при необходимости использовать прерывистую модель, улучшить воздушный поток, проверить напряжение, выбрать соленоид с более высокой нагрузочной способностью
• Шум или гудение
  • Возможные причины: отсутствующее/поврежденное шадинг-кольцо, ослабленный монтаж, несоответствие частоты, изношенные детали
  • Решения: проверить/отремонтировать шадинг-кольцо, затянуть крепления, подтвердить частоту (50/60 Гц), заменить изношенные компоненты
• Медленный отклик
  • Возможные причины: грязь/засор, слабая возвратная пружина, низкое напряжение, старение катушки
  • Решения: очистить внутренности, заменить пружину, стабилизировать питание, заменить изношенный соленоид
• Якорь заедает или не возвращается
  • Возможные причины: ржавчина/загрязнение, смещение/несоосность, поврежденная пружина, боковая нагрузка
  • Решения: очистить и слегка смазать, правильно установить выравнивание, заменить пружину, избегать боковых нагрузок

Применения
Подходит для промышленной автоматизации (системы сортировки, конвейеры, упаковочные машины), управления клапанами (жидкости и газы), механизмов выдачи/дозирования, бытовой техники, лабораторного и медицинского оборудования, систем запирания дверей, текстильного и печатного оборудования. Возможна кастомизация хода, силы, напряжения и креплений.

Техническая таблица

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Руководство по выбору

• Определите требуемую тяговую/толкающую силу и заложите запас 20–50%
• Выберите ход, соответствующий применению
• Подберите правильное AC напряжение и частоту (110/208V, 50/60 Hz)
• Проверьте режим работы (Duty Cycle), чтобы избежать перегрева
• Учитывайте время отклика для требований по переключению
• Проверьте место монтажа и способ крепления
• Оцените рабочую среду (температура, влажность, пыль) и требования по шуму
• Указывайте пожелания по кастомизации (ход, усилие, кронштейны) при заказе

ЧаВо (Выборочно)

• Что такое AC линейный соленоид? — Электромеханическое устройство, преобразующее AC в линейное движение с помощью катушки, сердечника и якоря.
• Что делает AC соленоид? — Обеспечивает линейное перемещение для клапанов, защелок и механизмов; шадинговое кольцо снижает гудение.
• Могут ли AC-соленоиды работать непрерывно? — Да, если они рассчитаны на 100% duty; в противном случае выбирайте прерывистые модели.
• Что такое шадинговое кольцо? — Медное кольцо, создающее сдвинутый по фазе магнитный поток для снижения вибрации и гудения.

Примечание
Доступны дополнительные изображения, спецификационный PDF и видео продукта. Поддерживаются настройки хода, усилия, напряжения и способов крепления.

Технические характеристики

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
