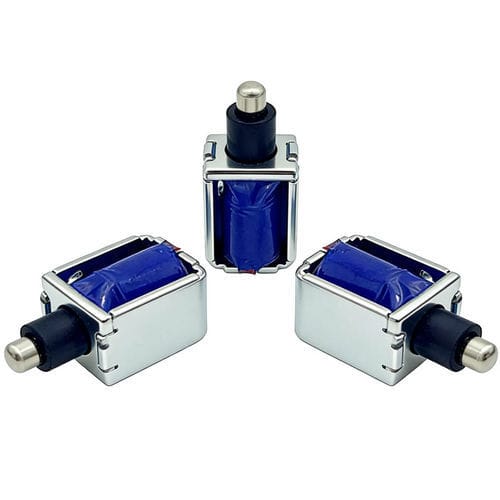

Линейный электромагнит WL0415

миниатюрныйкомпактный24 В

Обзор
Миниатюрный толкательно-тяговый соленоид — это небольшое электромеханическое устройство, превращающее электрическую энергию в точное линейное движение: при пропускании тока через медную катушку возникает магнитное поле, которое перемещает металлический поршень. В зависимости от ориентации его можно настроить на толкание или втягивание. Такие соленоиды широко применяются в интеллектуальных замках, торговых автоматах, медицинских приборах, робототехнике и других случаях, где требуются компактное, быстрое и точное механическое действие на коротком ходе.

Краткое описание
Мини-соленоид компактен, быстр и прост, подходит там, где требуется надёжное линейное движение при ограниченном монтажном пространстве. Инженеры выбирают варианты по напряжению, длине хода и силе для соответствия требованиям применения.

Принцип работы

• На медную катушку подаётся электрический ток.
• Вокруг катушки формируется магнитное поле.
• Ферромагнитный поршень внутри соленоида притягивается в зону магнитного поля, создавая линейное движение (толкание или втягивание в зависимости от конфигурации).
• Возвратная пружина (или аналог) возвращает поршень при отключении питания.
• Механизм обеспечивает быстрое, точное и повторяемое линейное перемещение за счёт простой магнитной тяги.

Применения

• Промышленная автоматизация (приводы, управляющие механизмы)
• Умные замки и электронные системы запирания
• Торговые автоматы (механизмы выброса товара)
• Медицинские приборы (клапаны, насосы, требующие точного линейного привода)
• Робототехника (линейные приводы для механизмов)
• Офисная техника: принтеры, POS/кассы, электронные шкафчики

Преимущества и недостатки

• Преимущества: компактный размер для ограниченных пространств, высокая скорость реакции, простой и надёжный электромагнитный принцип работы, относительно низкая стоимость, наличие вариантов по напряжению/ходу/силе, длительный срок службы при малом количестве механических частей.
• Недостатки: ограниченная максимальная сила по сравнению с более крупными электромагнитными устройствами, обычно короткий ход, нагрев катушки при высоких циклах или непрерывной работе при недостаточном отводе тепла, требуется корректная спецификация напряжения во избежание неисправностей или перегрева.

Рекомендации по конструкции и выбору

• Выберите требуемое напряжение (обычно 5V, 12V, 24V DC или нестандартное), чтобы соответствовать питанию и избежать перегрева катушки.
• Укажите длину хода (типичные мини-ходы: ~2 мм до 10 мм; многие конструкции 2–5 мм стандартно; возможна кастомизация для больших ходов).
• Определите требуемую силу тяги/толкания (зависит от мощности катушки, конструкции магнитной цепи, материала поршня, положения хода и воздушного зазора).
• Выберите режим работы: прерывистый (короткие циклы) или непрерывный (длинные циклы); для частой эксплуатации выбирайте конструкции, рассчитанные на непрерывную работу с надлежащим тепловым управлением.
• Проверьте ограничения по размерам установки и условия окружающей среды (диапазон температур, влажность, воздействие пыли/воды, вибрации).
• Оцените контроль качества: тест на силу, температурный тест, тест ресурса, измерение электрического сопротивления для подтверждения ожидаемого срока службы.

Частые вопросы — ключевые моменты

• Распространённые напряжения: 5V, 12V, 24V DC; возможны другие нестандартные напряжения.
• Типичные длины хода: обычно 2 мм до 5 мм; возможна поставка кастомных ходов.
• Факторы, влияющие на силу: напряжение/ток катушки, конструкция магнитной цепи, материал поршня, длина хода и воздушный зазор.
• Некоторые конструкции могут работать непрерывно при организации отвода тепла; другие предназначены только для прерывистого режима.
• Ожидаемый ресурс: качественный микросоленоид может обеспечить от сотен тысяч до миллионов циклов в зависимости от режима работы, механической нагрузки, окружающей среды и материалов.

Технические характеристики

• Model NO.: WL0415 Mini Push Pull Solenoid
• Привод: Электрический
• Форма подключения: Резьба
• Тип: Прямодействующий
• Материал: Корпус из углеродистой стали
• Давление: Обычное давление
• Конструкция клапана: Прямодействующая поршневая конструкция
• Питание: DC 3-24V (диапазон для вариантов соленоида)
• Применение: Промышленное использование
• Тип работы: Тянуть и толкать
• MOQ: 500 PCS
• Покрытие: Цинковое покрытие
• Рабочая температура: -30℃ до 80℃
• Класс изоляции и защиты: Класс B
• Транспортная упаковка: Коробка из коричневого картона
• Спецификация: Frame PushPull Serial
• Trademark: Weilong
• Происхождение: China
• HS Code: 8505909090
