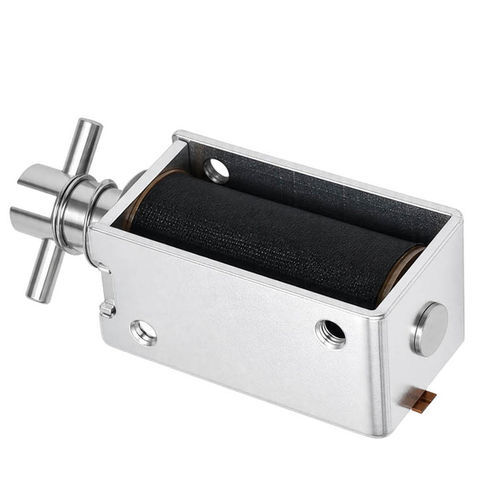

Линейный электромагнит WL0729

без технического обслуживаниякомпактныйDC

Обзор
Компактный линейный push-pull соленоидный исполнитель, предназначенный для обеспечения контролируемого двунаправленного линейного перемещения в системах промышленной автоматизации и электромеханических системах. При подаче питания на внутреннюю катушку создается магнитное поле, которое перемещает якорь вдоль оси, создавая усилие на толкание или тягу.

Ключевые преимущества

• Прямое линейное движение для быстрых и повторяемых операций
• Компактные габариты для интеграции в ограниченное пространство
• Различные варианты напряжения, хода и крепления для подбора под задачу
• Низкие требования к обслуживанию при корректном подборе для высокочастотной эксплуатации

Принцип работы
Привод состоит из катушки, окружающей подвижный железный якорь. При протекании тока катушка генерирует электромагнитное поле, которое притягивает или отталкивает якорь, вызывая линейное перемещение. Типичная последовательность:

• Ток подается на катушку
• Формируется магнитное поле
• Якорь перемещается вдоль оси (толкает или тянет)
• Механический выход приводит в действие клапан, замок или выключатель
• Механизм возврата (обычно пружина) или отключение питания возвращает якорь в исходное положение

Основные особенности

• Режим push-pull с выбором хода (1–7 мм)
• Широкий диапазон входного напряжения (DC 3–48V) и варианты мощности (10–20 W)
• Корпус из углеродистой стали с цинковым покрытием для механической защиты
• Опции: возврат пружиной, варианты для высокого ресурса, снижение шума и регулируемые способы монтажа
• Класс изоляции F и испытание на повышенное напряжение (AC 600V 2s)

Применение

• Автоматизация производства: зажимы, питатели, позиционирование и быстрые переключения
• Автомобильная техника: замки, топливные устройства, механизмы безопасности
• Медицинское оборудование: насосы, диагностические приборы, механизмы регулировки
• Системы безопасности и контроля доступа: электронные замки, автоматические двери
• Прочее: торговые автоматы, робототехника, ОВК, сельскохозяйственная техника и лабораторные приборы

Технический лист (кратко)

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Устранение неисправностей / Обслуживание

• Исполнитель не движется: проверьте питание, проводку и целостность катушки; при повреждении катушки заменить
• Слабая выходная сила: проверьте правильность напряжения, выбор привода и механическую нагрузку
• Перегрев: проверьте рабочий цикл и напряжение; обеспечьте охлаждение или используйте модель для высоких циклов
• Медленное или нестабильное движение: проверьте трение, сломанные пружины или недостаточный ток
• Шум: проверьте крепления, выравнивание и механические удары
• Сокращение ресурса: избегайте перегрузок и загрязнений, соблюдайте правильную установку и регулярное обслуживание
