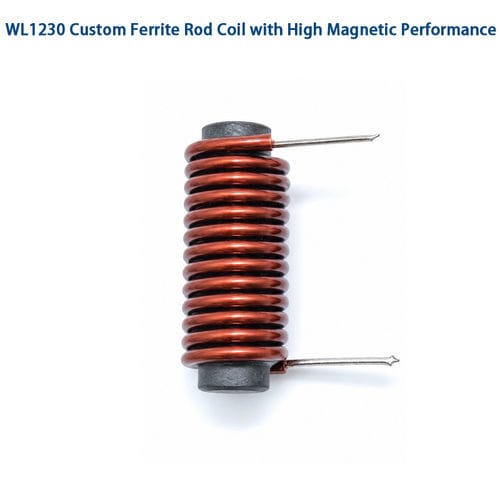

Катушка индуктивности из феррита WL1230

с ферритовым сердечникомв катушкевысокочастотная

Обзор продукта
Ферритовая катушка с сердечником-палочкой WL1230 — компактный индуктивный компонент, предназначенный для приёма, электромагнитной связи и частотно-зависимых применений. Комбинация ферритового стержня и прецизионной эмалированной медной намотки обеспечивает высокую индуктивность и улучшенное магнитное сцепление в ограниченных габаритах платы или модуля.

Ключевые моменты
Рабочие характеристики зависят от материала феррита, размеров сердечника, числа витков, диаметра провода и согласования с цепью. WL1230 может быть оптимизирован для конкретных частотных диапазонов и чувствительности в промышленных, автомобильных и коммуникационных системах. Доступна кастомизация материала, намотки, размеров и электрических параметров для OEM-заказов.

Особенности

• Высокая магнитная проницаемость для концентрации потока и увеличения индуктивности
• Компактная длина монтажного следа 30 мм для ограниченных компоновок
• Прецизионная эмалированная медная намотка для стабильных электрических параметров
• Высокий фактор Q в расчетных kHz–MHz диапазонах
• Варианты лакового покрытия, эпоксида или защитного покрытия

Применение

• AM антенны и входные каскады приёмников
• RF и беспроводные системы, RFID-считыватели и идентификационные устройства
• Беспроводные датчики, узлы IoT и умные счётчики
• Автомобильная электроника (безключевой доступ, TPMS, модули управления)
• Промышленные системы управления, датчики и измерительное оборудование
• Коммуникационное и медицинское электронное оборудование (по применимости)

Преимущества
Обеспечивает более высокую чувствительность и магнитное сцепление по сравнению с эквивалентами на воздушном сердечнике, снижает электромагнитные потери в целевых диапазонах и имеет компактные габариты, подходящие для современных модулей.

Недостатки
Ферритовые материалы хрупки и чувствительны к механическим ударам; магнитные характеристики меняются с температурой, поэтому выбор материала важен для жёстких условий эксплуатации. Требуется точная намотка и строгий контроль качества, что может увеличить производственные затраты.

Устранение неполадок и типичные проблемы

• Низкая индуктивность — проверьте число витков, диаметр провода и целостность сердечника.
• Слабый приём — проверьте ориентацию катушки, согласование цепи и внешние помехи.
• Высокое DC-сопротивление — инспектируйте качество намотки и паяные соединения.
• Температурный дрейф — выберите марку феррита, пригодную для требуемого диапазона температур.
• Механические повреждения — проверьте на трещины и замените повреждённые сердечники.
• Вариативность производства — обеспечьте строгие допуски и тестирование производства.

Описание изделия (таблица)
Item | Description
Ферритовая катушка-индуктор | Эмалированный медный провод
Диаметр провода | ~0,3 мм (доступны варианты AWG)
Тип намотки | Однослойная круглая или секционная, прецизионная намотка
Материал сердечника | Ферритовый стержень (MnZn или NiZn в зависимости от частоты)
Длина монтажного следа | 30 мм (типично; на заказ)
Энкапсуляция | Лак, эпоксид или защитное покрытие (опционально)
Крепление | Сквозное крепление или кастомные варианты монтажа

Электрические характеристики (типично)
Параметр | Описание
Диапазон индуктивности | 0,1 µH – 100 µH (на заказ)
Допуск индуктивности | ±2%, ±5%, ±10%
DC-сопротивление (DCR) | По проекту (на заказ)
Фактор Q | Высокий, оптимизирован для выбранного диапазона частот
Собственная резонансная частота | Зависит от применения, выбирается конструктивно
Рабочая частота | Диапазон kHz до низких MHz
Номинальный ток | По индивидуальному проекту
Сопротивление изоляции | ≥100 MΩ

Примечания по конструкции и подбору
Выбирайте марку феррита (MnZn vs NiZn) с учётом рабочей частоты и температурных требований. Учитывайте длину/диаметр сердечника, требуемую индуктивность, допуски и механические ограничения. Рекомендуются прототипы и настройка цепи перед массовым производством.

Характеристики / технические спецификации

• Модель: WL1230 (ферритовая катушка с сердечником-палочкой)
• Материал сердечника: Ферритовый стержень (MnZn или NiZn)
• Провод: Эмалированный медный провод (типично)
• Диаметр провода: ~0,3 мм (доступны варианты AWG)
• Намотка: Однослойная круглая или секционная, прецизионная
• Длина монтажного следа: 30 мм (типично; на заказ)
• Варианты покрытия: Лак, эпоксид или защитное покрытие
• Крепление: Сквозное или кастомное
• Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
• Допуск индуктивности: ±2%, ±5%, ±10%
• Рабочая частота: kHz до MHz
• Фактор Q: Высокий (оптимизирован по частоте)
• DC-сопротивление и номинальный ток: По индивидуальному проекту
• Сопротивление изоляции: ≥100 MΩ
