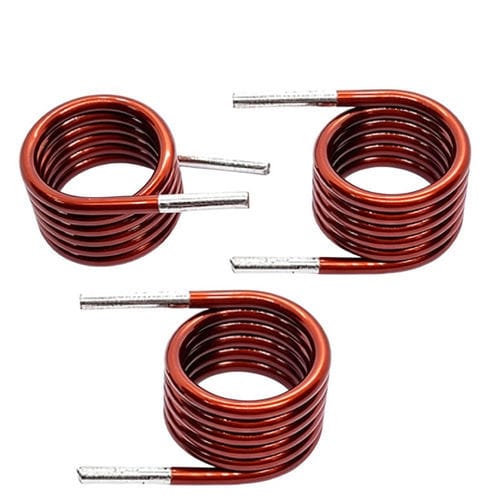

Воздушная катушка индуктивности WL1914

с полым сердечникомвысокочастотнаяВЧ

Обзор продукта
Катушка индуктивности с воздушным сердечником — электронный компонент, образованный намоткой эмалированного медного провода без использования магнитного сердечника. Использование воздуха в качестве магнитного пути обеспечивает индуктивность с низкими потерями для высокочастотных применений, исключая насыщение и гистерезис сердечника. Типичные области применения: радиосвязь, RF-цепи, антенны, фильтры, генераторы, аудиокроссоверы и промышленные электронные системы.

Технические данные
Позиция - Описание
Катушка воздушного сердечника - эмалированный медный провод
Диаметр провода - 0,20 мм (доступны опции AWG)
Тип намотки - однослойная круговая или секционная намотка
Материал сердечника - воздух (немагнитный)
Длина посадочной площадки - 15 мм
Инкапсуляция - опционально лак, эпоксид или покрытие
Крепление - Through-hole или на заказ

Электрические характеристики (типичные)
Диапазон индуктивности - 0,1 µH – 100 µH (на заказ)
Точность - ±2%, ±5%, ±10%
DC-сопротивление (DCR) - 14 Ω (пример для 5,5 витков)
Коэффициент Q - высокий Q, оптимизирован под частотный диапазон
Собственная резонансная частота - высокая (зависит от применения)
Рабочая частота - диапазон kHz–MHz
Номинальный ток - указывается по конструкции
Изоляционное сопротивление - ≥100 MΩ

Принцип работы
Катушка работает по принципу электромагнитной индукции: ток в обмотке создаёт магнитное поле в воздухе; изменения тока индуцируют напряжение, противодействующее быстрым изменениям. Индуктивность определяется числом витков, диаметром катушки, расстоянием между витками и сечением провода.

Особенности

• Оптимизирована для высокочастотной работы
• Отсутствие насыщения и гистерезиса сердечника
• Низкие потери и искажения сигнала
• Стабильная индуктивность в заданном диапазоне
• Компактная и лёгкая конструкция
• Быстрая электромагнитная реакция
• Высокий Q для RF-приложений
• Подходит для точной передачи сигналов
• Размер и индуктивность настраиваются
• Надёжная термическая стабильность

Применения

• RF-оборудование и антенны
• Сигнальные фильтры и генераторы
• Аудиокроссоверы и высококлассное аудио
• Приборы точных измерений и медицинская электроника
• Промышленная автоматизация: датчики, управление и фильтрация
• Модули IoT, беспроводная зарядка и компоненты 5G
• Высокочастотные преобразователи

Преимущества и недостатки

• Преимущества: стабильность на высоких частотах, отсутствие потерь сердечника, высокая линейность, высокий Q, малый вес и простота кастомизации
• Недостатки: меньшая плотность индуктивности по объёму по сравнению с магнитными сердечниками, потенциально большие потери в меди при больших токах, меньшая концентрация магнитного поля

Технические характеристики

• Материал: эмалированный медный провод
• Диаметр провода: 0,20 мм (опции AWG доступны)
• Намотка: однослойная круглая или секционная
• Сердечник: воздух (немагнитный)
• Длина посадочной площадки: 15 мм
• Инкапсуляция: лак, эпоксид или покрытие
• Крепление: Through-hole или на заказ
• Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
• Точность: ±2%, ±5%, ±10%
• Пример DC-сопротивления: 14 Ω (5,5 витков)
• Рабочая частота: kHz–MHz
• Изоляционное сопротивление: ≥100 MΩ
• Номинальный ток: по заказу

Устранение неисправностей
Типичные проблемы: неправильный шаг намотки, ослабленные витки, перегрев из‑за избыточного тока или тонкого провода, электромагнитные помехи от соседних компонентов. Проверьте целостность намотки визуально, измерьте индуктивность и сопротивление, подтвердите сечение провода и вентиляцию, при необходимости скорректируйте крепление или расстояние между витками.
