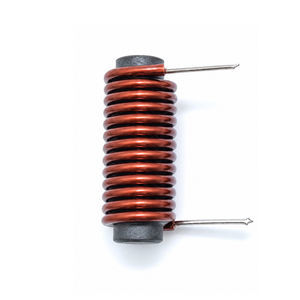

Катушка индуктивности из феррита WL1225

с ферритовым сердечникоммагнитнаяRF

Обзор продукта

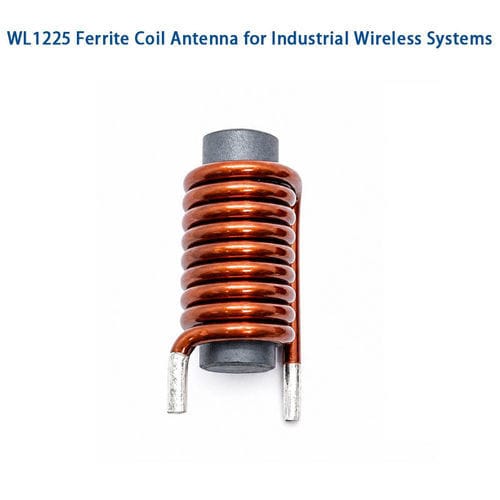

Ферритовая катушечная антенна WL1225 с сердечником из феррита высокой проницаемости и прецизионной эмалированной медной обмоткой. Разработана для компактной установки в промышленных системах; обеспечивает высокую магнитную чувствительность и упрощённую интеграцию по сравнению с проволочными антеннами. Может быть кастомизирована по индуктивности, рабочему диапазону частот, типу намотки и способу крепления; применима в AM-приёмниках, RFID-считывателях, IoT-датчиках, навигационных модулях и системах промышленного мониторинга.

Принцип работы
Антенна концентрирует ВЧ-магнитный поток в ферритовом сердечнике; изменяющийся поток индуцирует напряжение в медной обмотке. Ферритовый сердечник повышает эффективную проницаемость, улучшая чувствительность для LF–MF сигналов по сравнению с воздушной катушкой того же размера. Обмотка и сердечник образуют индуктивную цепь, которую можно настроить с помощью конденсаторов для резонанса на целевых частотах. Направленный магнитный отклик помогает снизить помехи и облегчает ориентацию в компактных сборках.

Основные характеристики

• Высокая магнитная чувствительность и оптимизированный Q для целевого диапазона частот
• Компактный размер (типичная длина монтажа 25 мм) и малый вес
• Низкое энергопотребление и стабильные электрические показатели
• Настраиваемая конструкция обмотки, материал феррита, индуктивность и способ монтажа
• Опциональная инкапсуляция: лак, эпоксид или покрытие для защиты от воздействия среды
• Подходит для рабочих частот LF–MF (kHz–MHz)

Области применения

• AM-радиоприёмники и портативные приёмники
• RFID-считыватели, системы контроля доступа и идентификации
• Устройства Интернета вещей: «умные» счётчики, датчики окружающей среды и энергоэффективные беспроводные датчики
• Автомобильная электроника: бесключевой доступ, TPMS, навигационные модули
• Промышленная автоматизация: беспроводные датчики, системы мониторинга и связь между машинами
• Компактная потребительская и профессиональная электроника

Краткая спецификация
Параметр — Описание
Ферритовый индуктивный элемент — эмалированный медный провод
Диаметр провода — 0,2 мм (доступны AWG варианты)
Тип намотки — однослойная круглая или секционная (настраиваемая)
Материал сердечника — ферритовый стержень
Длина монтажной площадки — 25 мм
Инкапсуляция — опционально лак, эпоксид или покрытие
Монтаж — through-foot или индивидуальный монтаж

Электрические характеристики (типично)
Параметр — Описание
Диапазон индуктивности — 0,1 µH – 100 µH (настраиваемый)
Допуски по индуктивности — ±2%, ±5%, ±10%
Постоянное сопротивление (DCR) — по заказу, зависит от сечения провода и намотки
Коэффициент Q — высокий Q, оптимизированный по частоте
Собственная резонансная частота — зависит от применения, обычно высокая
Рабочая частота — диапазон kHz–MHz
Номинальный ток — указывается по конструкции
Изоляционное сопротивление — ≥100 MΩ

Преимущества

• Очень компактный размер монтажа при высокой чувствительности
• Хорошая направленность для улучшения приёма и снижения шума
• Гибкость кастомизации для OEM (сердечник, намотка, разъём, монтаж)
• Высокий Q при оптимизации под частоту

Недостатки

• Узкая полоса пропускания по сравнению с некоторыми широкополосными антеннами
• Работа сильно зависит от качества ферритового материала и правильного согласования по частоте
• Ферритовые сердечники хрупки и чувствительны к механическим ударам
• Чувствительность к близлежащим металлическим предметам и неверному расположению

Устранение неполадок и типичные проблемы

• Плохой приём — проверьте ориентацию, целостность сердечника, число витков и правильность настройки
• Несоответствие частоты — проверьте индуктивность и элементы настройки
• Высокий уровень шума — улучшите экранирование и переместите антенну от источников помех
• Падение чувствительности — проверьте качество намотки и выбор феррита
• Механические повреждения — аккуратно обращайтесь с ферритовыми сердечниками при сборке и транспортировке

Дополнительные замечания
Серия WL1225 поддерживает OEM-настройки индуктивности, материала феррита, сечения провода, способа монтажа и конструкции разъёмов для соответствия промышленным требованиям. Типичные применения включают AM-приём, RFID, IoT, автомобильные модули и промышленные датчики.

Технические характеристики

• Модель: WL1225
• Сердечник: ферритовый магнитный стержень
• Длина монтажной площадки: 25 мм
• Провод: эмалированный медный провод, типич. диаметр 0,2 мм (доступны другие AWG варианты)
• Намотка: однослойная круглая или секционная (настраиваемая)
• Диапазон индуктивности: 0,1 µH – 100 µH (настраиваемый)
• Допуски: ±2%, ±5%, ±10%
• Рабочая частота: kHz–MHz (настраиваемая)
• Изоляционное сопротивление: ≥100 MΩ
• Инкапсуляция: лак / эпоксид / покрытие (опционально)
• Монтаж: through-foot или индивидуальный монтаж
• Номинальный ток / DCR: указываются по индивидуальному дизайну
