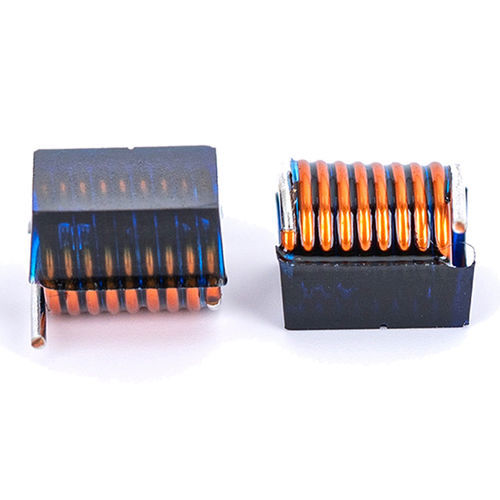

Катушка индуктивности RF WL610

в катушкевоздушнаяс полым сердечником

Обзор продукта
SMD воздушная индуктивность — это поверхностно-монтируемый намотанный индуктор, использующий воздух в качестве магнитного канала вместо ферритового или железного сердечника. Отсутствие магнитного сердечника исключает магнитную насыщаемость и потери в сердечнике, обеспечивая лучшие характеристики на высоких частотах и высокий Q‑фактор. Эти компактные SMT-компоненты подходят для RF‑схем, беспроводной связи, согласования антенн и фильтрации сигналов в потребительской, автомобильной, промышленной и медицинской электронике.

Ключевые особенности - SMD воздушная индуктивность
Индукторы с воздушным сердечником обеспечивают низкие потери на высоких частотах, высокую собственную резонансную частоту, отсутствие насыщения и улучшенную линейность. Доступны в различных значениях индуктивности и размерах корпусов, могут быть адаптированы для OEM‑решений и автоматизированной SMT‑паяльной сборки.

Краткая таблица данных (выбранные пункты)
Описание: SMD воздушная индуктивность — эмалированный медный провод
Диаметр провода: 0,1 мм (доступны варианты AWG)
Тип намотки: Однослойная круговая или секционная намотка
Материал сердечника: Воздух (немагнитный) — медный проводник
Длина посадочного места: 10–15 мм
Покрытие: Опционально лак, эпоксид или покрытие
Крепление: SMT / пользовательские варианты

Электрические характеристики (типично)
Диапазон индуктивности: 0,1 µH – 100 µH (по заказу)
Допуски индуктивности: ±2%, ±5%, ±10%
DC‑сопротивление (DCR): По конструкции (заказное)
Q‑фактор: Высокий, оптимизирован по диапазону частот
Собственная резонансная частота: Высокая, зависит от применения
Рабочая частота: Диапазон kHz–MHz
Номинальный ток: Задаётся по конструкции (термическое ограничение)
Сопротивление изоляции: ≥100 MΩ

Принцип работы
Ток через медные обмотки создаёт магнитное поле; поскольку магнитный путь — воздух, отсутствуют потери на гистерезис и магнитная насыщаемость, характерные для ферромагнитных сердечников. Индуктивное реактивное сопротивление растёт с частотой, что делает эти катушки эффективными как фильтры, подавители помех и элементы согласования импеданса в RF‑цепях и беспроводных системах.

Промышленные и типичные применения
Типичные применения включают:

• Сети согласования антенн
• Беспроводные модули (Bluetooth, Wi‑Fi, GPS)
• RF‑усилители, генераторы и фильтры
• RF‑трансиверы и антенные системы
• Медицинская электроника, требующая стабильной индуктивности и низких искажений
• Автомобильная телематика и навигационные блоки
• Системы промышленного управления, измерительные приборы и испытательное оборудование
• Потребительская электроника и IoT‑устройства (компактный SMT‑корпус)

Преимущества

• Отсутствие магнитной насыщаемости
• Нет потерь в сердечнике — низкие потери на высоких частотах
• Высокий Q‑фактор и улучшенная линейность
• Высокая собственная резонансная частота
• Низкие искажения сигнала и хорошая температурная стабильность
• Совместимость с поверхностным монтажом для автоматизированной сборки

Недостатки

• Ниже индуктивность на единицу объёма по сравнению с изделиями на ферритовом сердечнике
• Требуется больший физический объём для достижения эквивалентной индуктивности
• Меньшая способность хранения энергии — не подходит для приложений накопления мощности
• Более чувствительны к внешним EMI при неоптимальном разводке PCB
• Могут быть дороже для требований высокой точности или большой индуктивности

Устранение неисправностей — Частые проблемы и решения

• Дрейф индуктивности — Причина: механическая деформация или температурные изменения. Решение: выбирать компоненты с более строгими допусками и лучшей температурной стабильностью.
• Перегрев — Причина: работа выше номинального тока. Решение: снизить ток, выбрать обмотку с меньшим DCR или конструкцию с большим номинальным током и обеспечить тепловое управление.
• Плохое качество сигнала — Причина: низкий Q или неподходящая SRF. Решение: использовать воздушные индукторы с более высоким Q и подходящей собственной резонансной частотой.
• EMI‑помехи — Причина: плохая разводка PCB или близость к шумным элементам. Решение: увеличить расстояния, улучшить заземление и разводку платы.
• Смещение частоты — Причина: паразитные ёмкости или проблемы с допусками. Решение: пересмотреть расчёты резонанса и допуски компонентов.
• Проблемы пайки / обрыв цепи — Причина: неправильный рефлоу‑профиль или механические повреждения. Решение: проверить паяные соединения и соблюдать рекомендованные SMT‑рефлоу‑профили; аккуратно обращаться с компонентами.

Технические характеристики

• Модель / Серия: WL610
• Описание: SMD воздушная индуктивность (эмалированный медный провод)
• Диаметр провода: 0,1 мм (варианты AWG доступны)
• Намотка: Однослойная, круглая или секционная
• Сердечник: Воздух (немагнитный)
• Длина посадочного места: 10–15 мм
• Варианты покрытия: Лак, эпоксид или покрытие (опционально)
• Крепление: SMT / пользовательские опции
• Диапазон индуктивности: 0,1 µH – 100 µH (по заказу)
• Допуски: ±2%, ±5%, ±10%
• Рабочая частота: kHz–MHz (RF‑приложения)
• Q‑фактор: Высокий (оптимизирован по частоте)
• Собственная резонансная частота: Высокая (зависит от применения)
• DCR: По конструкции
• Номинальный ток: Определяется по конструкции (термическое ограничение)
• Сопротивление изоляции: ≥100 MΩ
