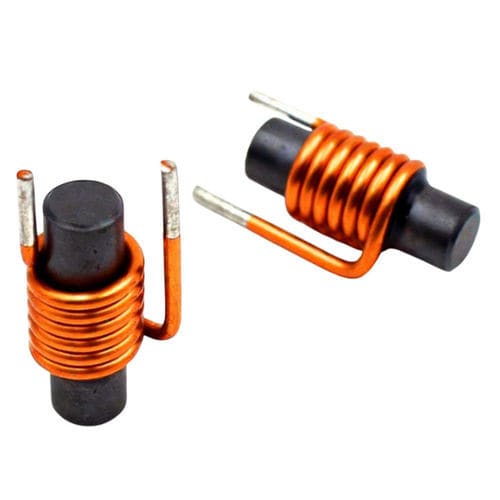

Катушка индуктивности из феррита WL0625

с ферритовым сердечникомв катушкевысокочастотная

Обзор
Индуктор с ферритовым сердечником WL0625 обеспечивает стабильные значения индуктивности с низкими потерями в сердечнике в компактном исполнении, подходящем для современных электронных схем. Поддерживает непрерывную работу в широком температурном диапазоне и оптимизирован для высокочастотного переключения и подавления EMI. Типичные применения: импульсные источники питания, DC–DC преобразователи и фильтры помех.

Конструкция и материалы
Намотан изолированным эмалированным медным проводом на ферритовом магнитном ядре для повышения индуктивности и минимизации потерь от вихревых токов. Низкая проводимость феррита снижает нагрев при высоких частотах и улучшает EMI-показатели.

Формы и настройка

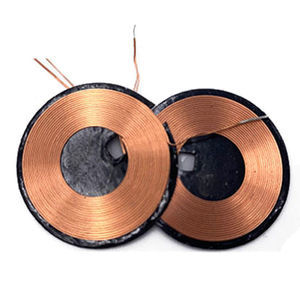

• Доступные формы: тораидальная, стержневая, барабанное ядро и другие нестандартные формы
• Настраиваемые параметры: значение индуктивности, номинальный ток, механические размеры, допуск, способ монтажа (радиальный / SMD)

Применения

• Импульсные источники питания и DC–DC преобразователи (накопление энергии при переключении)
• EMI-фильтры и схемы подавления шумов
• Потребительская электроника (TV, ноутбуки, мобильные устройства)
• Промышленное оборудование и системы управления двигателями
• Автомобильная электроника (управление двигателем, осветительные модули)
• Коммуникационное оборудование (маршрутизаторы, RF-модули, сетевые устройства)
• Солнечные инверторы и зарядные устройства для аккумуляторов, требующие эффективного преобразования энергии

Детали продукта
OEM-индуктор с ферритовым сердечником, предназначенный для интеграции в системы преобразования энергии и обработки сигналов. Компактная конструкция и гибкие варианты исполнения позволяют использование в автомобилестроении, промышленности и потребительской электронике при ограниченных электромагнитных излучениях и экономичной серийной производстве.

Технический паспорт
Электрические характеристики
Параметр Обозначение Значение Единица
Индуктивность L 1 µH – 1000 µH µH
Допуск ±L ±10% / ±20%
Номинальный ток Ir 0,1 – 5 A
Постоянное сопротивление DCR 0,01 – 5 Ω
Материал сердечника Ferrite
Рабочая температура -40 до +125 °C

Механические характеристики
Параметр Значение
Тип сердечника Ferrite Core
Конструкция Radial / SMD
Материал провода Эмалированный медный провод
Изоляция Полиэфирное покрытие
Крепление PCB

Преимущества / Недостатки

• Преимущества: Высокая магнитная проницаемость обеспечивает компактные конструкции с высокой индуктивностью; низкие потери от вихревых токов и уменьшение нагрева на высоких частотах; улучшенные EMI-показатели; экономичность при серийном производстве.
• Недостатки: Ферритовые сердечники хрупки и чувствительны к механическим ударам; плотность насыщения потока ниже, чем у некоторых металлических сердечников, что может ограничивать работу при высоких токах.

Технические характеристики

• Модель: WL0625
• Диапазон индуктивности: 1 µH – 1000 µH
• Варианты допуска: ±10%, ±20%
• Диапазон номинального тока: 0,1 A – 5 A
• DC-сопротивление (DCR): 0,01 Ω – 5 Ω
• Материал сердечника: Ferrite
• Типы конструкции: Radial, SMD
• Провод: Эмалированный медный провод
• Изоляция: Полиэфирное покрытие
• Крепление: PCB
• Рабочая температура: -40 °C до +125 °C
