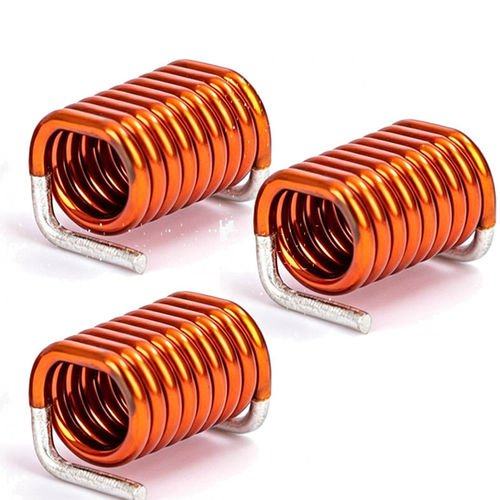

Воздушная катушка индуктивности WL 1308

с полым сердечникомвысокочастотнаяВЧ

Обзор продукта
SMD воздушная катушка WL 1308 — это поверхностно-монтируемый индуктивный элемент с воздушным сердечником (без магнитного ядра) и тонкой эмалированной медной обмоткой. Разработан для высокочастотных применений, обеспечивает стабильную индуктивность, высокий фактор Q и отсутствие потерь, связанных с сердечником. Типичные применения: RF-фронтэнды, беспроводные модули, IoT-устройства, беспроводная зарядка и медицинская электроника.

Ключевые характеристики

• Конструкция с воздушным сердечником: отсутствие магнитного насыщения и искажений из-за потерь сердечника
• Высокий фактор Q и низкое сопротивление постоянному току для работы в RF/ВЧ
• Стабильные значения индуктивности и хорошая термостабильность
• Точная намотка с возможностью выбора диаметра провода и значений индуктивности
• Компактный SMD-корпус, совместимый с автоматической установкой SMT
• Быстрый отклик сигнала и хорошая линейность для точных RF-схем
• Возможна кастомизация под OEM/ODM

Описание продукта — компактная SMD воздушная катушка
WL 1308 изготавливается с использованием прецизионных технологий намотки и обеспечивает низкие потери в небольшом SMD-корпусе. Конструкция с воздушным сердечником исключает насыщение и улучшает характеристики на высоких частотах. Доступны опции по индуктивностям, сечениям провода, инкапсуляции и размерам корпуса для интеграции на плату и автоматической установки.

Даташит (компонент / механика)
Позиция — Описание
SMD воздушная катушка — Эмалированный медный провод
Диаметр провода — 0,1 мм (доступны варианты AWG)
Тип намотки — Однослойная круговая или секционная намотка
Материал сердечника — Воздух (немагнитный)
Длина посадочного места — 10–15 мм
Инкапсуляция — Опциональный лак, эпоксид или покрытие
Монтаж — Surface-mount (SMT) с опциями по запросу или through-hole при необходимости

Электрические характеристики (типично)
Параметр — Описание
Диапазон индуктивности — 0,1 µH – 100 µH (на заказ)
Допуск индуктивности — ±2%, ±5%, ±10%
DC-сопротивление (DCR) — зависит от конструкции (на заказ)
Фактор Q — высокий, оптимизирован для заданного диапазона частот
Частота собственных резонансов — высокая, зависит от применения
Рабочая частота — диапазон kHz–MHz
Номинальный ток — указывается по конструкции
Сопротивление изоляции — ≥100 MΩ

Принцип работы
Катушка работает за счёт электромагнитной индукции: переменный ток в обмотках создаёт магнитное поле в воздухе. Отсутствие магнитного сердечника предотвращает насыщение и потери сердечника, что обеспечивает надёжную работу на высоких частотах. Индуктивность используется для фильтрации сигналов, согласования импедансов и небольшого накопления энергии в RF-цепях.

Промышленные применения

• RF-модули связи, антенны и RF-усилители
• Платы беспроводной зарядки и системы передачи энергии
• IoT-модули, Bluetooth/Wi‑Fi/GPS и портативная электроника
• ВЧ-фильтры, согласование импеданса и RF-фронтэнды
• Медицинская электроника и прецизионные датчики
• HF-подсистемы для авиации и автопрома (требуется квалификация)

Преимущества и недостатки

• Преимущества: отсутствие потерь сердечника, высокий Q, стабильная индуктивность, линейное поведение в ВЧ и компактный SMD-форм-фактор
• Недостатки: меньшая плотность индуктивности по сравнению с ферритовыми сердечниками (могут потребоваться дополнительные витки/объём), меньшее энергосбережение для силовых приложений, чувствительность к близлежащим магнитным полям

Производственные замечания и устранение неполадок

• Нестабильная индуктивность: проверьте количество витков, целостность обмотки и паяные соединения
• Перегрев: проверьте номинальный ток, диаметр провода и тепловое решение платы
• РЧ- взаимодействие: соблюдайте расстояние и ориентацию, оптимизируйте разводку платы для снижения взаимной индуктивности
• Механические повреждения: защитите при транспортировке и установке SMT; используйте корректные настройки pick-and-place
• Плохая пайка: обеспечьте правильный рефлоу-профиль, дизайн подложек и чистоту платы
• Неправильный выбор: проверяйте частотную характеристику и согласование импеданса при прототипировании

Как выбрать SMD воздушную катушку
Выбирайте индуктивность на основе рабочей частоты и требований согласования. Учитывайте фактор Q, DCR, номинальный ток, габариты и посадочный размер. Проверяйте собственную резонансную частоту, тепловые ограничения и механические допуски. Для OEM-заказов подтверждайте возможности кастомизации, соответствие RoHS, электрические тесты и трассируемость.

Ошибки при упаковке и обращении, которых следует избегать

• Недостаточная механическая защита — используйте вспененные материалы или внутренние фиксаторы, чтобы избежать деформации
• Плохая защита от влаги — упаковывайте в вакуум или в влагозащитные пакеты, чтобы избежать окисления
• Неправильный шаг на бобине — используйте стандартные катушки для автоматической установки
• Отсутствие ESD-защиты — используйте антистатическую упаковку
• Плохая маркировка — указывайте номер детали, индуктивность, количество и номер партии

Характеристики / технические спецификации

• Модель: WL 1308
• Материал ядра: Воздух (немагнитный)
• Проводник: Эмалированный медный провод
• Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
• Допуск индуктивности: ±2%, ±5%, ±10%
• Диаметр провода: тип. 0,1 мм (варианты AWG)
• Тип намотки: однослойная или секционная намотка
• Длина посадочного места: 10–15 мм (тип.)
• Рабочая частота: kHz–MHz
• Фактор Q: высокий (зависит от применения)
• Частота собственных резонансов: высокая (зависит от применения)
• Номинальный ток: указывается по конструкторской специфике
• Сопротивление изоляции: ≥100 MΩ
• Инкапсуляция: опциональный лак, эпоксид или покрытие
• Монтаж: Surface-mount (SMT) с опциями through-hole/кастом при необходимости
