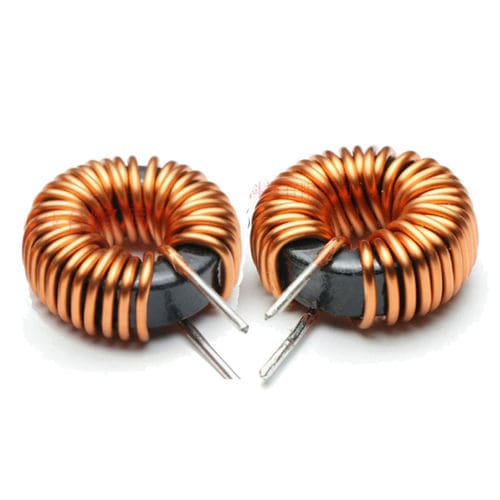

Тороидальная катушка Sendust WL80125 — это индуктивность с тороидальным порошковым сердечником из Sendust (Fe‑Si‑Al) и точной намоткой из эмалированного медного провода. Сердечник Sendust обеспечивает низкие потери в сердечнике, высокую плотность насыщения и стабильную индуктивность при DC‑смещении и изменениях температуры, что делает WL80125 подходящей для средне‑ и высокотоковых приложений по преобразованию и фильтрации мощности.

Ключевые особенности

• Тороидальный порошковый сердечник Sendust (Fe‑Si‑Al)
• Широкий диапазон индуктивности (1 µH – 10 mH)
• Низкие потери и высокая плотность потока насыщения
• Стабильная индуктивность при температурах и DC‑смещении
• Компактная тороидальная форма с низкой утечкой магнитного поля
• Намотка из эмалированного медного провода для надежной изоляции

Типичные применения

• Импульсные источники питания и регуляторы
• DC–DC преобразователи
• Фильтры EMI/RFI и цепи подавления помех
• Солнечные инверторы и электроника систем возобновляемой энергии
• Промышленное силовое оборудование и приводы двигателей
• Автомобильная силовая электроника и зарядные устройства аккумуляторов
• ИБП и другие системы преобразования энергии

Преимущества

• Более высокая плотность потока насыщения позволяет выдерживать большие токи по сравнению с многими ферритовыми индукторами
• Низкие потери в сердечнике на типичных частотах переключения, повышающие эффективность
• Тороидальная геометрия уменьшает внешние магнитные утечки
• Хорошая тепловая стабильность и механическая прочность для промышленных условий

Недостатки

• Может быть больше или тяжелее по сравнению с эквивалентными ферритовыми индукторами
• Материальные и производственные затраты (порошковое ядро, прецизионная намотка) могут быть выше
• Тороидальная намотка может быть более трудоемкой в некоторых конфигурациях

Типичные параметры

• Материал сердечника: Sendust (Fe‑Si‑Al)
• Диапазон индуктивности: 1 µH – 10 mH
• Номинальный ток: 1 A – 50 A
• Ток насыщения: до 80 A (в зависимости от модели)
• Рабочая частота: ~10 kHz – 300 kHz
• Рабочая температура: -40°C до +125°C
• Изоляция / намотка: эмалированный медный провод
• Форма сердечника: тороидальная (низкая утечка)

Технические характеристики

• Модель: WL80125
• Сердечник: Sendust (Fe‑Si‑Al)
• Индуктивность: 1 µH – 10 mH (зависит от числа витков и геометрии)
• Номинальный ток: 1–50 A (в зависимости от применения)
• Ток насыщения: до 80 A
• Частотный диапазон: 10–300 kHz (тип.)
• Диапазон температур: -40°C до +125°C
