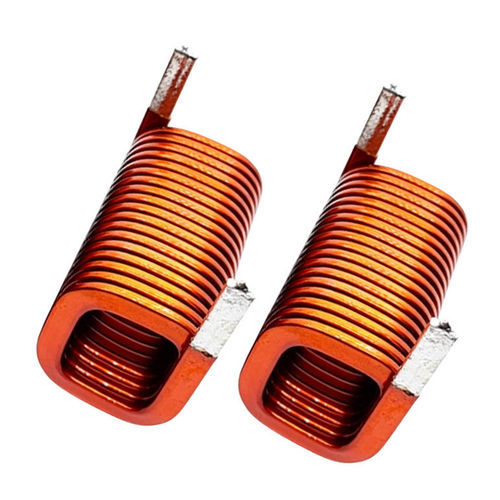

Катушка с полым сердечником WL3049

высокочастотнаяРЧс малыми потерями

Обзор
Плоская медная катушка — это электрический компонент, изготовляемый путем намотки плоских (прямоугольных или лентовых) медных проводников в формы катушек, спирали или многослойные конструкции. Плоские медные катушки имеют большую площадь поверхности и меньшее сопротивление по сравнению с обычными катушками из круглого провода, что повышает КПД, рассеивание тепла и пропускную способность по току. Они могут изготавливаться на заказ по размерам, форме и значениям индуктивности и покрываться лаком, эпоксидной смолой или другими защитными покрытиями.

Ключевые области применения

• Системы беспроводной зарядки (смартфоны, носимые устройства, беспроводная зарядка для ЭЛ/EV)
• Силовая электроника: DC-DC преобразователи, инверторы, импульсные источники питания
• РЧ-системы и высокочастотные трансформаторы
• Автомобильная электроника: бортовые зарядные устройства, системы управления батареями (BMS), силовая электроника для EV
• Медицинская электроника: системы визуализации, мониторинга и прецизионные устройства
• Промышленная автоматизация: датчики, управляющее оборудование, робототехника, устройства IoT/Industry 4.0
• Возобновляемая энергетика: солнечные инверторы, преобразователи для накопления энергии

Технические данные продукта
Compact Flat Copper Coil | Описание: эмалированная медная лента
Диаметр провода | 0,20 (доступны опции AWG)
Тип намотки | Однослойная круговая или секционная намотка
Материал сердечника | Воздух (немагнитный)
Длина площадки | 15 мм
Инкапсуляция | Опциональный лак, эпоксид или покрытие
Крепление | Through-hole / Индивидуально

Электрические характеристики (типичные)
Диапазон индуктивности | 0,1 µH – 100 µH (на заказ)
Допуск индуктивности | ±2%, ±5%, ±10%
Постоянное сопротивление (DCR) | Пример: 14 Ω при 5,5 витках
Коэффициент Q | Высокий, оптимизирован для диапазона частот
Частота само-резонанса | Высокая, зависит от применения
Рабочая частота | Диапазон kHz — MHz
Номинальный ток | По индивидуальному проекту
Сопротивление изоляции | ≥100 MΩ

Принцип работы
Плоская медная катушка работает за счет электромагнитной индукции: ток через катушку создает магнитное поле, которое накапливает и передает энергию, а также может индуцировать токи в соседних проводниках. Геометрия плоского проводника увеличивает площадь поверхности и снижает переменное сопротивление (эффекты скин-эффекта и близости), что делает такие катушки пригодными для применений на высоких частотах и при больших токах.

Характеристики плоских катушек

• Ниже сопротивление постоянному току за счет большей площади поперечного сечения меди
• Улучшенное рассеивание тепла за счет увеличенной поверхности
• Компактные низкопрофильные конструкции для плотной интеграции
• Высокая плотность мощности и механическая стабильность
• Возможность настройки размеров, форм и значений индуктивности

Преимущества

• Повышенная электрическая эффективность (снижение DCR)
• Улучшенные тепловые характеристики и более низкая рабочая температура
• Лучшие показатели на высоких частотах (снижение потерь из-за скин- и близкостного эффектов)
• Большая токовая нагрузочная способность и высокая плотность мощности
• Поддержка автоматизированного прецизионного производства для стабильности

Ограничения / Недостатки

• Изготовление сложнее и обычно дороже по сравнению с катушками из круглого провода
• Плоские проводники менее гибки, что затрудняет некоторые геометрии намотки
• Требуется специализированное оборудование для намотки/формовки и тщательная конструкция для избежания паразитных эффектов
• Неправильная конструкция или применение изоляции может привести к неравномерным полям или проблемам надежности

Устранение неполадок

• Минимальная индуктивность: проверить на механические повреждения, ошибочную конструкцию или источники EMI
• Перегрев: проверить рабочий ток, охлаждение, крепление и тепловой дизайн
• Пониженная эффективность: осмотреть соединения, окисление и потери на ВЧ
• Обрыв цепи: измерить сопротивление для обнаружения оборванных проводников или дефектных пайок
• Короткое замыкание: проверить изоляцию между витками и при внутренних коротких заменить или перемотать катушку
• Проблемы EMC: установить экранирование или увеличить расстояние от источников помех

Руководство по выбору и конструированию

• Сначала определите электрические требования: индуктивность, DCR, макс. ток, напряжение и рабочая частота
• Оцените тепловые характеристики и требования к теплоотводу для непрерывной работы
• Проверьте доступное монтажное пространство и варианты крепления (Through-hole vs индивидуально)
• Учитывайте условия окружающей среды (температура, влажность, вибрация) и требуемые защитные покрытия
• Запросите данные качества производителя и опции модификации при необходимости специфических значений индуктивности/размера/тока
• Сбалансируйте стоимость и производительность; индивидуальные решения могут увеличить сроки и стоимость за единицу

Технические характеристики / спецификации

• Модель: WL3049
• Проводник: эмалированная медная лента
• Диаметр провода: 0,20 мм (доступны AWG варианты)
• Намотка: однослойная круглая или секционная
• Материал сердечника: воздух (немагнитный)
• Длина площадки: 15 мм
• Инкапсуляция: лак / эпоксид / покрытие (опционально)
• Крепление: Through-hole или индивидуально
• Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
• Допуски индуктивности: ±2%, ±5%, ±10%
• Пример DCR: 14 Ω (при 5,5 витках)
• Рабочая частота: kHz до MHz
• Сопротивление изоляции: ≥100 MΩ
• Номинальный ток: определяется по индивидуальному проекту
