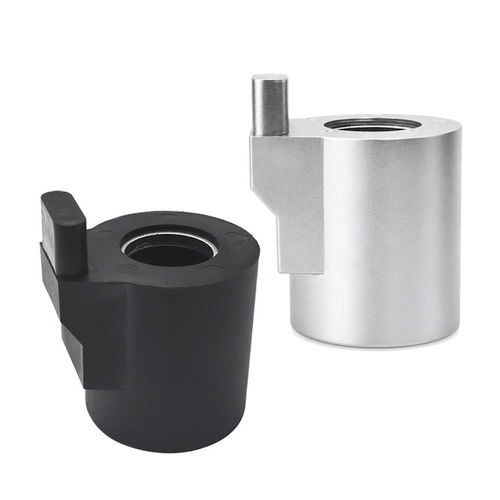

Магнитная катушка WL4751

электромагнитнаяизоляционнаяпеременный ток

Обзор
Катушка электромагнитного клапана WL4751 — это электромагнитный исполнительный механизм, преобразующий электрическую энергию в магнитную силу для перемещения сердечника клапана и управления жидкостями и газами. Доступна в вариантах AC и DC с настраиваемыми напряжениями, мощностями, классами изоляции и степенями защиты. Изготовлена с использованием качественной медной проволоки, точной намотки и строгого контроля качества для обеспечения стабильной магнитной силы, быстрой реакции, низкого энергопотребления и длительного срока службы.

Принцип действия
Катушка представляет собой изолированную медную обмотку вокруг магнитного сердечника. При подаче питания через обмотку проходит ток, создающий магнитное поле, которое притягивает сердечник/якорь и смещает запирающий элемент клапана для открытия, закрытия или регулировки прохода среды. Ключевые факторы конструкции и производительности включают:

• Число витков обмотки
• Диаметр и качество медной проволоки
• Входное напряжение и уровень тока
• Качество магнитного материала и конструкция магнитной цепи
• Конструкция воздушного зазора
• Рабочая температура и цикл нагрузки

Основные характеристики
Компактная промышленная конструкция с высокой электромагнитной эффективностью. Версии для непрерывной или прерывистой работы и возможность кастомизации в соответствии с размером клапанной трубки, условиями эксплуатации и требуемыми характеристиками. Типичные свойства: стабильная магнитная сила, быстрый отклик и продолжительный срок службы.

Техническое описание продукта
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Применения

• Пневматические клапаны и системы пневматического управления
• Гидравлические клапаны и гидравлическое оборудование
• Системы водо- и жидкостного контроля (насосы, фильтрация, орошение)
• Системы контроля газов
• Медицинское оборудование и лабораторные приборы
• Автомобильные системы (подача топлива, трансмиссия, торможение, контроль выбросов)
• Промышленная автоматизация, робототехника и OEM-оборудование

Преимущества

• Быстрый отклик и надежное переключение
• Компактный размер и простое электрическое управление
• Низкое энергопотребление при корректной спецификации
• Возможность кастомизации по напряжению, размеру, мощности и защите от внешних воздействий

Недостатки

• Неправильная теплотехническая конструкция или несоответствие напряжения может привести к перегреву и снижению ресурса
• В основном реализует включение/выключение; для точного пропорционального управления требуется дополнительная электроника

Устранение неисправностей (типичные неисправности)

• Катушка не работает: проверьте источник питания, проводку, сопротивление обмотки и соединения
• Слабая магнитная сила: проверьте напряжение, спецификацию катушки, магнитные элементы и воздушный зазор
• Перегрев: возможные причины — перенапряжение, непрерывная работа за пределами допустимого цикла, недостаточное охлаждение
• Медленное срабатывание клапана: проверьте механическое трение, загрязнение или ослабление электромагнитной силы
• Короткие замыкания: могут быть вызваны повреждением изоляции или попаданием влаги

Технические характеристики

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
