Катушка индуктивности из феррита WL0243

в катушкенизкой частотыкруговая

Обзор продукта

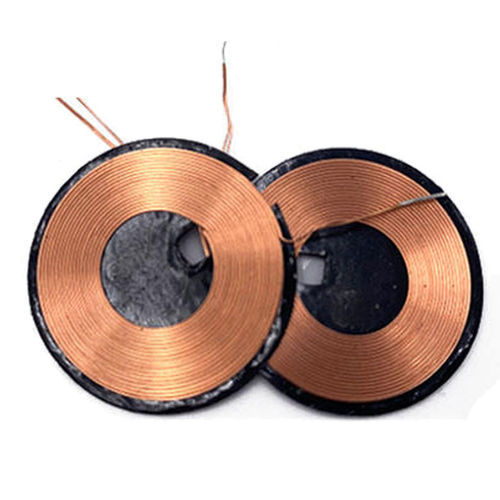

Катушка беспроводной зарядки WL0243 — плоская спиральная катушка для индуктивной передачи энергии. Выполнена из эмалированного медного провода и может комплектоваться ферритовой пластиной для снижения помех (EMI) и концентрации магнитного потока. Конструкция предназначена для компактных электронных устройств и промышленных модулей, где важны габариты, тепловое поведение и повторяемость электрических параметров.

Особенности

• Точная намотка эмалированным медным проводом для стабильных магнитных характеристик
• Стабильная индуктивность с добротностью Q ≥ 30
• Низкое сопротивление DC (DCR) для минимизации потерь
• Опциональное экранирование ферритовой пластиной для снижения EMI и улучшения связи
• Плоская спиральная конструкция для низкопрофильной интеграции
• Возможна настройка внешнего/внутреннего диаметра, сечения провода и номинальной индуктивности
• Варианты выводов: контактная площадка для пайки или выводной провод; крепление клеем

Электрические характеристики

• Индуктивность (L): 300–500 µH
• Допуск индуктивности: ±5%
• Частота испытания: 125 kHz (в контексте также указано 0,25 kHz)
• Постоянное сопротивление (DCR): 80–250 mΩ
• Номинальный ток (Irms): 1–3 A
• Рабочая частота: 85–205 kHz
• Добротность (Q): ≥ 30
• Сопротивление изоляции: ≥ 100 MΩ

Механические характеристики

• Форма катушки: круглая или квадратная
• Тип провода: эмалированный медный провод
• Экранирование: ферритовая пластина (опционально)
• Изоляция: PET или PI пленка
• Тип выводов: контактная площадка для пайки или выводной провод
• Крепление: фиксация клеем

Доступные модели (механические размеры)

• WL 35 — Внешний диаметр 35 мм / Внутренний диаметр 15 мм / Толщина 2,0 мм
• WL 43 — Внешний диаметр 43 мм / Внутренний диаметр 20 мм / Толщина 2,0 мм
• WL 50 — Внешний диаметр 50 мм / Внутренний диаметр 25 мм / Толщина 3,0 мм

Применения
Подходит для индуктивной зарядки смартфонов, планшетов, носимых устройств, беспроводных наушников, автомобильных зарядных устройств, устройств для умного дома, некоторых медицинских приборов с требованием пыле/влагозащиты и промышленного оборудования, где беспроводная передача энергии упрощает соединения и снижает механический износ.

Преимущества и недостатки

• Преимущества: отсутствие механических разъемов, возможность герметичных/пылезащищённых конструкций, стабильные электрические параметры, гибкость формы и варианты кастомизации.
• Недостатки: общая эффективность ниже, чем у проводной зарядки, возможность нагрева при несоосности, ограниченная дистанция передачи требует близкого размещения катушек, повышенная сложность управляющей электроники.

Рекомендации по выбору

• Подбирайте индуктивность и допуск катушки в соответствии с контроллером беспроводной зарядки и целевой рабочей частотой.
• Проектируйте под заданную рабочую частоту (типичный диапазон Qi ≈ 85–205 kHz).
• Балансируйте диаметр провода для управления DCR и нагревом при соблюдении габаритных ограничений.
• Выбирайте подходящую толщину ферритовой защиты для снижения EMI и оптимизации связи.
• Выбирайте внешние/внутренние диаметры и толщину в зависимости от свободного пространства в устройстве и требований по мощности.
