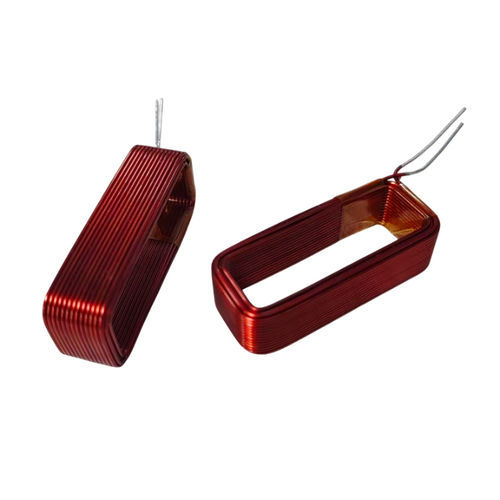

Катушка с полым сердечником WL4520

высокочастотнаяРЧтип сквозного отверстия

Обзор продукта
Многослойная воздушная катушка WL4520 — компактный электромагнитный индуктор, разработанный для стабильной индуктивности, низких потерь и высокочастотной работы в сенсорных и RF-системах. Конструкция без магнитного сердечника обеспечивает высокую плотность индуктивности без насыщения и ферромагнитных потерь, что важно для точной обработки сигналов и беспроводных модулей.

Конструкция и кастомизация
WL4520 имеет многослойную намотку из эмалированного медного провода, оптимизированную для высокого коэффициента Q и термостабильности при непрерывной работе. Стандартные и индивидуальные опции: диаметр провода, число витков, размеры катушки, материал каркаса и тип крепления под требования OEM.

Ключевые характеристики

• Воздушный сердечник (без магнитного ядра) — отсутствие насыщения
• Высокий коэффициент Q, оптимизированный для RF/ВЧ диапазонов
• Линейная индуктивность с минимальными искажениями сигнала
• Стабильная индуктивность в типичных рабочих температурах
• Компактная многослойная конструкция для увеличенной индуктивности на единицу объема

Применения

• Катушки для беспроводной зарядки и модули беспроводной подачи питания
• Обработка сигналов от датчиков (датчики приближения, фильтрация)
• Системы управления робототехникой и высокоскоростные управляющие цепи
• Платы ПЛК, RF-коммуникация, фильтрация и схемы синхронизации
• Драйверы двигателей, конвейеры и системы сортировки в автоматизации
• Промышленное испытательное и измерительное оборудование с требованиями к низким искажениям

Преимущества и недостатки

• Преимущества: линейная индуктивность без насыщения сердечника, отсутствие ферромагнитных потерь, повышенный Q и эффективность на высоких частотах, компактная многослойная конструкция высокой плотности; при соответствующем дизайне может работать до ~1 ГГц.
• Недостатки: для получения высокой индуктивности без восприимчивого сердечника может потребоваться больше витков или больший размер (увеличивая межвитковую емкость и потери в меди); по сравнению с индукторами с сердечником выше уровень рассеиваемого поля, что может требовать экранирования или стратегического размещения.

Техническая информация (конструкция)
Позиция: намоточный провод — эмалированный медный провод
Диаметр провода: на заказ (доступны варианты AWG)
Тип намотки: многослойная круглая или секционная намотка
Материал сердечника: воздух (немагнитный)
Бобина: опционально пластик или керамика
Инкапсуляция: опционально лак, эпоксид или покрытие
Крепление: Through-hole / на заказ

Электрические характеристики (типично)
Диапазон индуктивности: 0.1 µH – 100 µH (на заказ)
Допуск по индуктивности: ±2 %, ±5 %, ±10 %
Постоянное сопротивление (DCR): зависит от диаметра провода и числа витков (на заказ)
Коэффициент Q: высокий, оптимизирован для целевого диапазона частот
Частота собственной резонансности: высокая, зависит от применения
Рабочая частота: диапазон kHz — MHz (зависит от конструкции)
Номинальный ток: на заказ по конструкции
Сопротивление изоляции: ≥100 MΩ

Как выбрать

• Определите электрические параметры: требуемая индуктивность, допуск, DCR, номинальный ток и диапазон частот.
• Укажите механические ограничения: внешний диаметр, высота, тип крепления и доступное место на плате.
• Оцените требования к характеристикам: целевой Q, тепловое рассеяние, требования EMI/EMC и линейность сигнала.
• Учитывайте условия эксплуатации: рабочая температура, вибрации, влажность и режим работы.
• Подтвердите опции кастомизации: материал бобины, тип проводов, инкапсуляция и инженерная поддержка.

Характеристики / Технические спецификации

• Модель: WL4520
• Сердечник: воздух (немагнитный)
• Намотка: эмалированный медный провод, многослойная
• Индуктивность (типичный диапазон): 0.1 µH — 100 µH (на заказ)
• Варианты допусков по индуктивности: ±2 %, ±5 %, ±10 %
• Рабочая частота: kHz — MHz (подходит для RF/высокочастотных схем)
• Коэффициент Q: высокий, оптимизируется под диапазон частот
• Постоянное сопротивление: зависит от сечения провода и числа витков (на заказ)
• Номинальный ток: на заказ по конструкции
• Сопротивление изоляции: ≥100 MΩ
• Крепление: Through-hole или на заказ
• Опции: бобина (пластик/керамика), инкапсуляция (лак/эпоксид/покрытие), кастомный диаметр провода и число витков
