Катушка с полым сердечником WL5058

изоляционнаявысокочастотнаяРЧ

Обзор

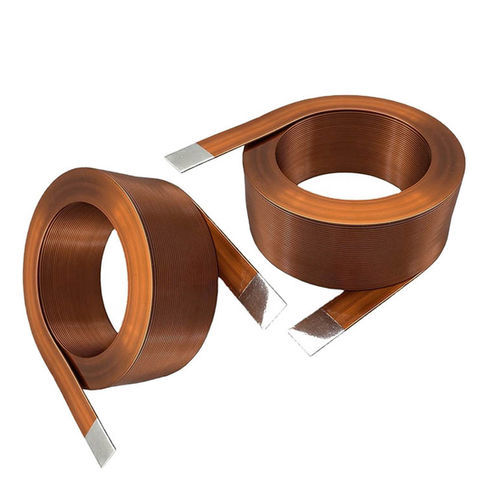

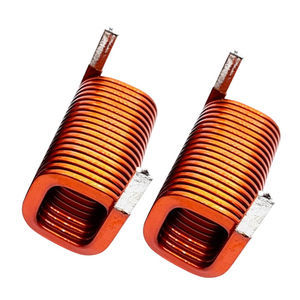

Плоская катушка WL5058 представляет собой электромагнитную обмотку, выполненную из плоского (прямоугольного) лакированного медного проводника. Геометрия увеличивает заполнение окна обмотки медью, улучшая электрическую эффективность и отвод тепла. WL5058 предназначена для промышленных применений, требующих компактных индуктивных компонентов, и может поставляться с индивидуальными вариантами крепления и инкапсуляции.

Ключевые сведения о продукте
Плоский провод сокращает зазоры между витками, увеличивает контактную площадь и снижает сопротивление постоянному току по сравнению с обмотками из круглого провода. WL5058 может быть изготовлена по размерам, индуктивности, сопротивлению, рабочей температуре и типу крепления в соответствии с требованиями применения.

Технические данные (состав и механика)
Параметр: Описание
Ядро плоского провода: Лакированный медный провод
Диаметр провода: 0,45 мм (доступны варианты AWG)
Тип намотки: Однослойная круглая или секционная намотка
Материал сердечника: Воздух (немагнитный), медный проводник
Длина посадочного места: 5 мм
Инкапсуляция: По желанию лак, эпоксид или покрытие
Крепление: Сквозной монтаж / под заказ

Электрические характеристики (типично)
Параметр: Описание
Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
Допуск индуктивности: ±2%, ±5%, ±10%
Постоянное сопротивление (DCR): пример 25 Ω при 27 витках
Коэффициент Q: Высокий, оптимизирован для диапазона частот
Частота собственных резонансов: Зависит от применения, как правило высокая
Рабочая частота: Диапазон kHz – MHz
Номинальный ток: Задаётся по конструкторскому решению
Сопротивление изоляции: ≥100 MΩ

Принцип работы плоских катушек
При протекании тока по плоскому проводнику возникает магнитное поле за счёт электромагнитной индукции. Плоская геометрия увеличивает заполнение медью и уменьшает воздушные зазоры, улучшая магнитную эффективность, снижая потери и способствуя отводу тепла. Эти свойства подходят для двигателей, трансформаторов, соленоидов и высокочастотных индуктивных цепей.

Особенности

• Высокий коэффициент заполнения медью для улучшения эффективности
• Низкое сопротивление DC и снижение потерь мощности
• Компактная конструкция для ограниченного монтажного пространства
• Улучшенное тепловыделение
• Высокая плотность магнитного поля на единицу объёма
• Повышенная способность по току
• Стабильная геометрия намотки для повторяемых характеристик
• Снижение электромагнитного шума и вибраций
• Подходит для широкого диапазона частот, включая ВЧ-применения
• Доступны покрытия: лак, эпоксид или защитное покрытие

Области применения

• Электродвигатели и системы управления двигателями (включая применения для электромобилей)
• Трансформаторы и силовые индуктивности для инверторов и источников питания
• Соленоиды, реле и электромагнитные приводы
• Автомобильная электроника (форсунки, приводы, системы зарядки)
• Промышленная автоматизация, клапаны и робототехника
• Системы преобразования и хранения энергии (инверторы, преобразователи)
• Медицинские приборы, требующие компактных индуктивностей и приводов
• Радиочастотные и телекоммуникационные схемы, авиационная электроника, бытовая техника

Преимущества и недостатки
Преимущества

• Лучшее использование объёма намотки и повышенная производительность на единицу объёма
• Сниженное сопротивление уменьшает нагрев
• Позволяет уменьшать габариты при сохранении электрических функций
• Улучшенные тепловые характеристики продляют срок службы
• Снижение вибраций и электромагнитных излучений во многих конструкциях

Недостатки

• Производство требует специализированного намоточного оборудования
• Как правило, выше себестоимость по сравнению с катушками из круглого провода
• Изоляция может быть повреждена при неправильной обработке или изгибе
• Компактная конструкция может осложнять ремонт на месте

Устранение неполадок

• Перегрев: проверьте номинальный ток, охлаждение и напряжение питания
• Пробой изоляции: проверьте целостность покрытия и избегайте чрезмерного изгиба
• Снижение магнитной силы: проверьте напряжение, соединения и целостность обмотки
• Шум или вибрации: проверьте крепление и стабилизируйте питание
• Короткое замыкание: проверьте на загрязнения и повреждения изоляции
• Открытая цепь: проверьте пайку и целостность проводника

FAQ - ключевые моменты

• Что такое плоская катушка? — Электромагнитная обмотка, выполненная плоским/прямоугольным проводником, для увеличения заполнения медью и улучшения тепловых и электрических характеристик.
• Основные преимущества — Эффективное использование пространства, сниженный DCR, повышенная токовая нагрузка и лучшие тепловые свойства.
• Типичные применения — Двигатели, трансформаторы, индуктивности, соленоиды, силовая электроника и ВЧ‑цепи.
• Кастомизация — Индуктивность, сопротивление, размеры провода, изоляция, крепление и инкапсуляция могут быть адаптированы под требования применения.

Технические характеристики (резюме)

• Модель: WL5058
• Ядро провода: Лакированная медь
• Типичный диаметр провода: 0,45 мм
• Намотка: Однослойная круглая или секционная
• Сердечник: Воздух (немагнитный)
• Длина посадочного места: 5 мм
• Инкапсуляция: Лак / эпоксид / покрытие (опционально)
• Крепление: Сквозной монтаж / под заказ
• Индуктивность: 0,1 µH – 100 µH (на заказ)
• Допуск: ±2%, ±5%, ±10%
• Пример DCR: 25 Ω (27 витков)
• Рабочая частота: kHz–MHz
• Сопротивление изоляции: ≥100 MΩ
