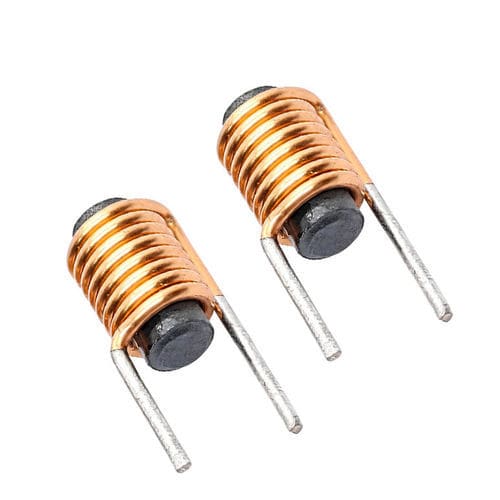

Катушка индуктивности из феррита WL0710

с ферритовым сердечникоммагнитнаяв катушке

Обзор
Индуктор с ферритовой сердцевиной — пассивный компонент, представляющий собой эмалированный медный провод, намотанный на ферритовый магнитный сердечник. Он накапливает энергию в магнитном поле и регулирует ток в электронных цепях. Ферритовые материалы обеспечивают высокую магнитную проницаемость и низкие потери в сердечнике на высоких частотах, улучшая работу индуктора в силовых и фильтрующих приложениях.

Описание продукта
Эти индукторы предназначены для накопления энергии, фильтрации и подавления EMI. Конструкция сочетает ферритовый стержневой сердечник с однослойной или секционной медной обмоткой. Доступны различные геометрии и настраиваемые намотки; серия WL0710 подходит для компактных печатных плат и переключающих схем, где требуется стабильная индуктивность и низкий электрический шум.

Принцип работы
При прохождении тока по медной обмотке электрическая энергия преобразуется в магнитную энергию в ферритовом сердечнике. Высокая относительная проницаемость сердечника увеличивает индуктивность; изменения тока индуцируют противо-ЭДС (закон Ленца), препятствующую резким изменениям тока. Феррит уменьшает потери на вихревые токи на высоких частотах, что делает эти индукторы эффективными для сглаживания и подавления помех.

Основные характеристики

• Высокая магнитная проницаемость и низкие потери сердечника в диапазоне kHz–MHz
• Компактная, лёгкая конструкция, подходящая для плат с ограниченным пространством
• Эффективное подавление EMI в шумных средах
• Высокие значения индуктивности, достижимые с ферритовым сердечником
• Варианты лакировки, эпоксидного покрытия и различные типы монтажа

Области применения

• Импульсные источники питания (SMPS) и системы регулирования напряжения
• Телекоммуникационное оборудование для фильтрации и контроля EMI
• Автомобильная электроника (ECU, infotainment, блоки управления EV)
• Промышленная автоматизация: приводные установки, ПЛК и управляющие схемы
• Инверторы для возобновляемой энергии (солнечные, ветровые)
• Потребительская электроника, требующая управления шумом (смартфоны, ноутбуки, LED-драйверы)

Преимущества и недостатки

• Преимущества: хорошая работа на высоких частотах, сниженные потери в сердечнике, компактность, эффективное подавление EMI
• Недостатки: возможная насыщаемость при большом DC-смещении (снижение индуктивности), потери зависят от качества феррита на экстремальных частотах, потенциальная механическая хрупкость в суровых условиях, нелинейное поведение при сильном смещении

Устранение неисправностей

• Проверять насыщение сердечника, если индуктивность падает или деталь перегревается при высоком токе
• Проверять расположение на плате и заземление для оптимизации EMI
• Измерять индуктивность и DCR мостом LCR для подтверждения параметров
• Осматривать сердечник на предмет трещин или механических повреждений и при необходимости заменять
• Использовать термографию для поиска горячих точек и проверки тепловых характеристик

Техническая сводка (кратко)
Позиция: Индуктор с ферритовой сердечником
Провод: Эмалированный медный провод
Диаметр провода: 0,8 мм (доступны опции AWG)
Тип намотки: Однослойная округлая или секционная намотка
Материал сердечника: Ферритовая магнитная стержень
Монтажная длина: 8 мм
Инкапсуляция: Опционально лак, эпоксид или покрытие
Крепление: Through-foot или индивидуальное

Электрические характеристики (типично)
Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
Допуски индуктивности: ±2%, ±5%, ±10%
DC-сопротивление (DCR): Настраивается по проекту
Коэффициент Q: Высокий, оптимизирован под рабочую частоту
Частота саморезонанса: Высокая, зависит от применения
Рабочая частота: диапазон kHz–MHz
Номинальный ток: Определяется проектом (учитывать DC-смещение и насыщение)
Сопротивление изоляции: ≥100 MΩ

КАК ВЫБРАТЬ ФЕРРИТОВЫЙ БОБИННЫЙ ИНДУКТОР (ключевые моменты)

• Определите требуемую индуктивность и диапазон рабочих частот
• Учитывайте максимальный ток и DC-смещение, чтобы избежать насыщения
• Выберите марку феррита, оптимизированную для рабочей частоты, чтобы минимизировать потери
• Проверьте температурную стабильность для автомобильных и промышленных применений
• Оцените размеры и упаковку для компактных устройст
• Обеспечьте низкий DCR для уменьшения потерь I²R и нагрева
• Рассмотрите экранированные варианты для чувствительных к EMI применений
• Изготовьте прототип и протестируйте в реальных условиях

Расчёт и рекомендации по проектированию (кратко)
Для первичного расчёта используйте индуктивный фактор A_L: L = A_L × N² (L в nH, N — число витков). Для большей точности применяйте модель магнитной цепи: ℛ = l / (μ0 × μr × A) и L = N² / ℛ_total, включая релуктанс воздуховода. Учитывайте DC-смещение, частотную зависимость проницаемости и эффекты краевых полей при проектировании для больших DC-токов или широких диапазонов частот.

Характеристики / Технические параметры

• Модель: WL0710
• Материал сердечника: Феррит (магнитная стержень)
• Намотка: Эмалированный медный провод, однослойная или секционная
• Типичный диаметр провода: 0,8 мм (опции AWG доступны)
• Монтажная длина: 8 мм
• Инкапсуляция: Опционально лак, эпоксид или покрытие
• Крепление: Through-foot или по заказу
• Диапазон индуктивности: 0,1 µH – 100 µH (на заказ)
• Варианты допусков: ±2%, ±5%, ±10%
• DC-сопротивление (DCR): Настраиваемое
• Коэффициент Q: Высокий
• Рабочая частота: kHz–MHz
• Частота саморезонанса: Высокая
• Номинальный ток: Определяется проектом
• Сопротивление изоляции: ≥100 MΩ
