Микросхема ПЛИС DNx-PL-820 series

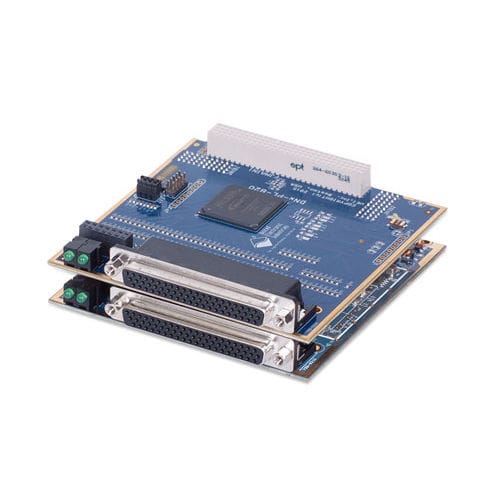

DNx-PL-820 - это программируемые пользователем платы FPGA. Плата позволяет программисту ПЛИС добавлять пользовательские функции ПЛИС к семейству DNx и различным платформам, которые оно поддерживает. DNx-PL-820 - это продукт, состоящий из двух плат, базовой и дочерней. Нижняя плата (слева в стойке DNR RACK) включает ПЛИС Cyclone II, а верхняя плата (справа в стойке RACK) - ПЛИС MAX 10. Плата Cyclone используется исключительно как интерфейс между шиной DNxbus и микросхемой MAX 10 FPGA. Микросхема MAX 10 полностью программируется пользователем с помощью популярных средств разработки Altera, включая встроенный процессор Nios II. Плата MAX 10 позволяет устанавливать и запускать разработанные пользователем приложения FPGA. 104 пина GPIO выведены из ПЛИС MAX 10 и доступны для подключения к пользовательским входам/выходам. 51 контакт выведен на разъем ввода/вывода платы Cyclone, а 53 - на разъем платы MAX 10. MAX 10 обладает целым рядом уникальных и мощных функций, которые делают ее идеальным выбором в качестве пользовательской ПЛИС. В число этих функций входит уникальная возможность мгновенного включения, которая позволяет приложению MAX 10 начать работу немедленно, не обращая внимания на то, завершился ли процесс загрузки Cubeor RACKtangle. MAX 10 также поддерживает пользовательскую и двойную конфигурацию FLASH, блоки DSP и встроенный процессор Nios II. Чип MAX 10 может быть запрограммирован с помощью интерфейса JTAG, выведенного на разъем ввода/вывода, или с помощью объединительной платы DNA (чип viathe Cyclone) с помощью утилиты, предоставляемой компанией UEI. Набор перемычек на плате позволяет отключить интерфейс JTAG, если это необходимо по соображениям безопасности.
