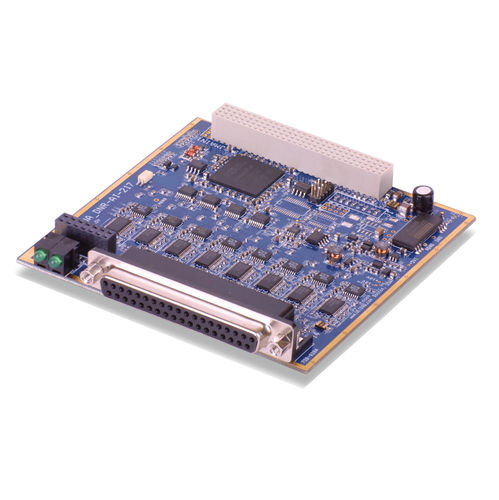

Плата захвата 16 аналоговых входов DNx-AI-217 series

аналоговая

16-канальная, 24-битная 120 кС/с высокоскоростная плата АЦП с одновременной выборкой Характеристики 16 дифференциальных аналоговых входных каналов Одновременная выборка (один АЦП на канал) частота дискретизации 120 кГц на канал (1600 кГц на плате максимум) 24-битное разрешение обнаружение "обрыва" входной проводки Обнаружение превышения диапазона входного сигнала Усиление - 1, 2, 4, 8, 16, 32 и 64 Совместимость по выводам с DNx-AI-207 DNA-AI-217 и DNR-AI-217 - это 16-канальные платы АЦП с одновременной выборкой, совместимые с популярными шасси Cube и RACKtangle компании UEI соответственно. Версии DNA/DNR электронно идентичны и имеют 24-битное разрешение с 7 программно выбираемыми диапазонами входных сигналов. DNx-AI-217 совместима по выводам с популярной платой DNx-AI-207 и предлагает легкий путь модернизации для тех, кому требуется большее разрешение, более высокая частота дискретизации или одновременная выборка входов. Конфигурация АЦП на канал позволяет одновременно дискретизировать каналы с частотой до 120 кС/с каждый (1600 кС/с максимум для всей платы). Поканальная конфигурация АЦП практически исключает перекрестные помехи на входе и проблемы с временем установления канала даже при подключении к высокоомным источникам сигнала. DNx-AI-217 полностью изолирован от Cube/RACKtangle и защищен от перенапряжения до ±40 В (питание включено или выключено). При отключении питания входы переходят в режим высокого импеданса, что делает AI-217 идеальным для использования в резервированных приложениях измерения/контроля. DNx-AI-217 относится к популярной серии Guardian компании UEI, которая обеспечивает высокий уровень пользовательской диагностики. Плата AI-217 обеспечивает как функцию обнаружения открытого входа, так и возможность обнаружения входного перенапряжения.
