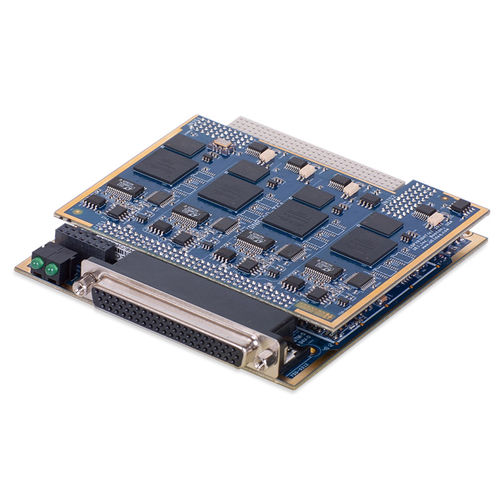

Генератор произвольный формы волны DNx-AO-364 series

функцийпрограммируемый4 канала

DNx-AO-364 - это 4-канальные платы генератора функций/генератора сигналов произвольной формы (AWFG) для использования в популярных шасси Cube/RACKtangle компании UEI, соответственно. Стандартные синусоидальная, квадратная и треугольная формы волны с частотой до 150 кГц предоставляются, или пользователь может создать пользовательскую форму волны, используя возможности AWFG платы. Выход каждого канала может быть установлен независимо от других или может быть подчинен любому другому каналу, используя преимущества программируемого фазового сдвига. DNx-AO-364 обеспечивает высокое разрешение как в настройках выходной частоты, так и выходного напряжения. Выходная частота может быть установлена в диапазоне от 1 мГц до 150 кГц с разрешением 0,25 Гц и общей точностью ±1,0 Гц. Выходное напряжение может быть установлено в диапазоне от 0 до 8,45 Вrms с разрешением 16 бит. Смещение постоянного тока на выходе может быть установлено в диапазоне ±12,0 В постоянного тока, также с разрешением 16 бит. Обратите внимание, что общее выбранное выходное напряжение, включая выходное напряжение и смещение, не должно превышать ±12,0 В постоянного тока. Выходы могут быть включены или отключены под программным управлением с выходным сопротивлением 150 кОм соответственно. Характеристики 4-канальный функциональный генератор/интерфейс AWFG DNA-AO-364 для использования с шасси ввода/вывода Cube (версия DNR показана на фото) DNR-AO-364 для использования с шасси ввода/вывода RACKtangle™ 4 независимо конфигурируемых канала Выход синуса, квадрата, треугольника или AWFG выходы от 1 мГц до 150 кГц 0.разрешение выхода 25 Гц Программно выбираемые фазовые сдвиги между каналами Перестройка/подстройка частоты в реальном времени
