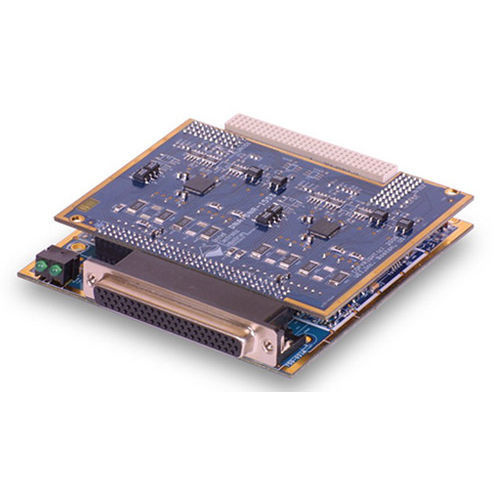

Интерфейсная плата FPGA DNx-1553-553 series

EthernetпромышленнаяMIL-STD-1553

Двухканальная интерфейсная плата MIL-STD-1553 DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 Характеристики 2 независимых шинных интерфейса с двойным резервированием Режимы контроллера шины (BC), удаленного терминала (RT) или монитора шины (MT) Моделирование нескольких RT до 32 RT Поддержка 1553A, 1553B (включая уведомление 2) и 1553C Трансформаторное или прямое соединение конвертер 1553 в Ethernet DNx-1553-553 - это высокопроизводительная двухканальная плата MIL-STD-1553, которая является идеальным преобразователем MIL-STD-1553 в Ethernet. Каждый канал работает полностью независимо и обеспечивает полный двойной, резервный интерфейс MIL STD 1553. Каждый канал может быть настроен как MIL STD 1553a, MIL STD 1553b, MIL STD 1553c, а интерфейс "b" полностью реализует спецификации 1 и 2. Каждый канал имеет трансформаторную связь, хотя прямая связь доступна в качестве опции. Большинство функций платы 1553 реализуется встроенной ПЛИС. Это значительно снижает нагрузку на центральный процессор Cube и гарантирует, что DNx-1553-553 не будет мешать работе других установленных плат ввода-вывода. Каждый канал может быть независимо сконфигурирован как контроллер шины (BC), удаленный терминал (RT) или монитор шины (MT). В качестве контроллера шины плата поддерживает все стандартные передачи BC-RT, RT-BC, RT-RT и Mode Code, One-shot и Broadcast. Поддержка удаленного терминала позволяет настроить плату на один адрес RT или эмулировать всю шину до 32 различных RT. Реализация RT поддерживает одинарную, двойную и круговую буферизацию сообщений. Режим мониторинга шины (MT) позволяет отслеживать всю активность или выбирать активность на основе RT-адреса или кода режима.
