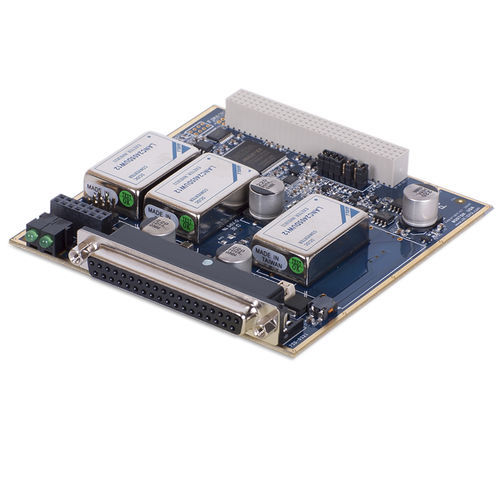

Плата преобразователя вход/выход DNx-PC-910 series

DNx-PC-910 обеспечивает внешним питанием различные датчики и устройства формирования сигнала, если это требуется в вашем приложении. Серия 91x также может использоваться для подачи питания на различные платы ввода/вывода серии DNx, требующие внешнего питания. DNAversion предназначена для использования в шасси "Cube" компании UEI, а серия DNR - для использования в шасси форм-фактора RACKtangle. Платы серии DNx-PC-91x полностью обратно совместимы с платами серии DNx-PC-90x. Платы DNx-PC-910, 911, 912 и 913 предназначены для обеспечения выходного напряжения ±10 В постоянного тока, ±15 В постоянного тока, +24 В постоянного тока и ±45 В постоянного тока соответственно. Входное питание плат по умолчанию обеспечивается внутренним блоком питания Cube или RACKtangle, но для питания устройств можно использовать внешний источник питания*. Устройства разработаны таким образом, чтобы автоматически определять наличие внешнего источника питания и использовать питание от него, если оно доступно. Выходы могут включаться и выключаться под управлением программного обеспечения (по умолчанию -On). Платы обеспечивают возможность обратного считывания входного напряжения, что позволяет приложению обеспечить приемлемые уровни входного напряжения. Все соединения осуществляются через 37-контактный разъем D. Распиновка этого разъема идентична распиновке разъемов более ранней серии DNA-PC-90x, за исключением того, что контакты, обозначенные как "NC" в серии 90x, теперь используются для подключения внешнего питания при использовании.
