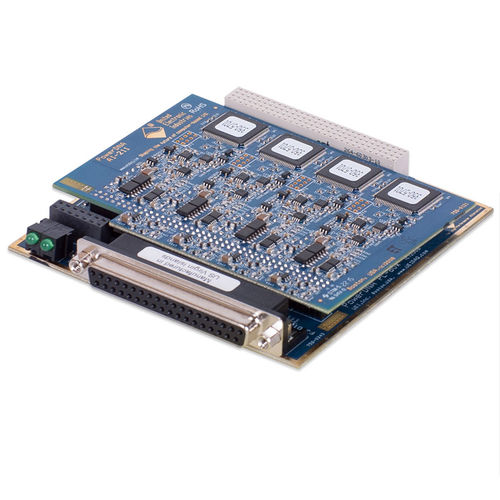

Цифровая входная плата DNx-AI-211 series

аналоговаямногоканальнаядля датчика вибраций

DNx-AI-211 - это высокопроизводительная четырехканальная плата для измерения вибрации. Плата специально разработана для прямого подключения к 2-проводным датчикам вибрации промышленного стандарта (например, ICP и IEPE). Каждый канал основан на собственном 24-битном АЦП. Такой режим работы АЦП на канал позволяет одновременно сэмплировать все четыре канала, что позволяет легко коррелировать данные о вибрации на разных каналах во временной области. Плата производит выборку по всем четырем каналам с максимальной частотой 125 кС/с (максимальная пропускная способность платы 500 кС/с). Используя мощный интерфейс триггера/синхронизации шасси, каналы на нескольких платах и даже в нескольких шасси легко конфигурируются для одновременной выборки. 24-разрядные преобразователи платы обеспечивают исключительную точность с соотношением сигнал/шум (SNR) 109 дБ при 5 кГц и 97 дБ при максимальной частоте дискретизации платы 125 кС/с. 24-битные преобразователи также обеспечивают динамический диапазон, необходимый для мониторинга всех сигналов - от самых малых до полномасштабных ударных - на одном входном диапазоне. Однако в тех редких случаях, когда требуется еще более высокое разрешение для сигналов крайне низкого уровня, входной усилитель AI-211 предлагает 4 различных диапазона входного сигнала от +25/-13 В постоянного тока до ±3,125 В постоянного тока. Фильтрация сглаживания обеспечивается комбинацией аналоговых и цифровых FIR-фильтров. Цифровой фильтр обеспечивает сочетание низкой пульсации полосы пропускания (±0,005 дБ), крутого спада и низкого дна полосы останова (-100 дБ), недостижимого при простой аналоговой фильтрации. Цифровая природа фильтра также гарантирует, что каждый фильтр вызывает идентичный фазовый сдвиг, поэтому никакие вызванные фильтром межканальные фазовые дрожания не повлияют на последующий анализ и не испортят его.
