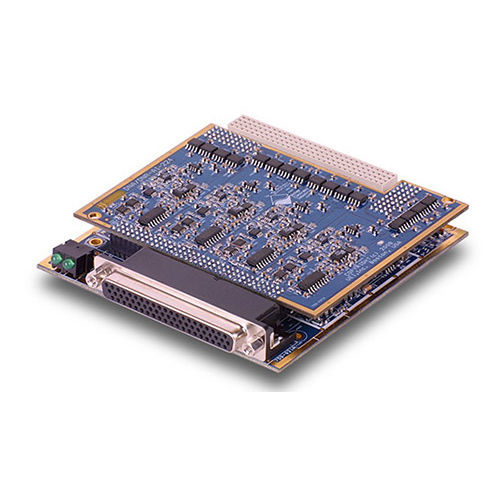

Аналоговая входная плата DNx-AI-224 series

для тензометра4 канала

DNx-AI-224 - это высокоскоростные четырехканальные платы ввода данных тензометрических датчиков для стоек сбора данных и управления Cubes и RACKtangle I/O компании UEI соответственно. Платы обеспечивают идеальное сочетание высокой скорости, точности и гибкости подключения и подходят для использования в широком спектре приложений. Аналоговые входы обеспечивают 18-битное разрешение при частоте дискретизации до 100 киловыборок в секунду. Каждый канал имеет A/D-преобразователь, и все четыре канала сэмплируются одновременно. Сочетание 18-битного разрешения с автоматическим обнулением смещения и автоматической калибровкой усиления обеспечивает высокую точность измерений. Каждый канал также включает фильтр сглаживания, который автоматически настраивается в соответствии с частотой дискретизации (*Подробности см. в примечании на следующей странице) DNx-AI-224 принимает входные сигналы от полных, половинных или четвертных мостовых манометров и тензодатчиков. Встроенные резисторы завершения моста предназначены для использования с манометрами 120, 350 и 1000 Ом. Конечно, можно измерять и полные мостовые датчики с любым значением сопротивления. Каждый канал имеет независимый выход возбуждения, программируемый от 0 до ±10 В пост. тока с шагом 65535. Выходы возбуждения могут передавать ток до 50 мА каждый, что позволяет управлять мостами 1к при ±10 В пост. тока, мостами 350 Ом при ±8,75 В и мостами 120 Ом при ±3 В пост. тока. Плата обеспечивает встроенную калибровку шунта сжатия и растяжения с возможностью выбора значений калибровки шунта в диапазоне от 10 кОм до 170 кОм с шагом 256. Также предусмотрены разъемы для подключения внешних шунтирующих резисторов, поставляемых пользователем.
