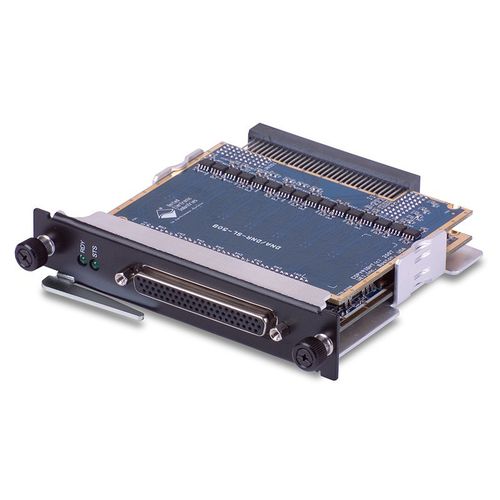

Последовательная интерфейсная плата DNx-CSDB-509 series

RS-232RS-485RS-422

8-портовый интерфейс последовательной связи CSDB и RS-232/485 Особенности DNA-CSDB-509 для использования с шасси ввода/вывода Cube DNR-CSDB-509 для использования с шасси ввода/вывода RACKtangle™ 8 независимых портов Каждый порт программно конфигурируется как CSDB, RS-232 или RS-422/485 Поддерживает скорости CSDB 12,5 кбит/с и 50 кбит/с Максимальная скорость 256 кбит/с для RS-232 и 1 Мбит/с для RS-422/485 Полностью независимые настройки скорости передачи данных для каждого порта изоляция 350 В между портами, портами и схемой; 15 кВ ESD DNx-CSDB-509 - это 8-портовые последовательные коммуникационные интерфейсы для шасси ввода/вывода Cube/RACKtangle соответственно. Платы предлагают полностью изолированные программно-конфигурируемые интерфейсы CSDB (Commercial Standard Digital Bus), RS-232 или RS-485. Плата является идеальным интерфейсом для авионики с последовательным интерфейсом, а также для последовательного ввода/вывода общего назначения. DNx-CSDB-509 поддерживает скорости передачи данных 12,5 кбод и 50 кбод в режиме CSDB, а также скорость передачи до 1 Мбод в режиме RS-485 или до 256 кбод в режиме RS-232. Он также поддерживает обмен данными на скоростях 12, 12,5 и 50 кбод с точностью более 0,1%. Также поддерживаются скорости передачи данных, основанные на целочисленных делителях 4,125 МГц или 1,8415 МГц. На основе промышленного стандарта UART на каждом порту плата поддерживает полу- и полнодуплексный режимы работы RS-422/485. DNx-CSDB-509 совместима с широким спектром устаревших устройств авионики. Плата поддерживает RS-422 "точка-точка" или сетевые приложения при использовании в режиме RS-485 и обеспечивает 200Ω программно выбираемое окончание TX и/или RX для связи RS-485.
