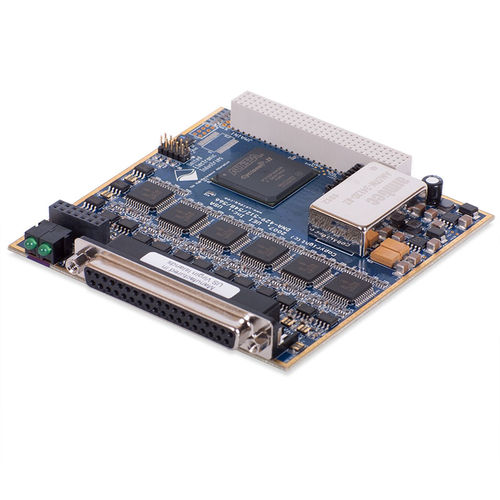

Многоканальная интерфейсная плата DNx-429-566 series

ARINC 429

DNx-429-566 - это 12-канальный (6 TX, 6 RX) интерфейс связи ARINC-429. Плата полностью соответствует спецификации ARINC 429 и поддерживает как высокоскоростную (100 кГц), так и низкоскоростную (12,5 кГц) работу. Скорость канала выбирается программно в банках из двух каналов. Целостность данных, даже когда все каналы установлены в высокоскоростном режиме, обеспечивается благодаря использованию 256-словных FIFO на всех каналах RX и TX. Каналы приема включают возможность фильтрации по меткам так, чтобы захватывались только данные из выбранных каналов. Фильтр может быть настроен на пересылку данных от одной до 255 меток или может быть отключен, чтобы перехватывались все данные, независимо от источника. Пользователь также может выбрать для каждой метки, все ли данные будут пересылаться или только те, которые изменились с момента последней передачи. Каждый канал может быть настроен таким образом, что фильтрация приема данных также поддерживается на основе идентификатора источника/назначения (биты 9 и 10). Слова, которые соответствуют желаемому SDI, передаются, а те, которые не соответствуют, игнорируются. Каждое принятое слово может быть отмечено временной меткой с датой и временем приема (разрешение 10 мкс). Ошибки четности могут быть либо отмечены и ошибочные данные отловлены на уровне платы, либо каналы RX могут быть сконфигурированы так, чтобы передавать данные с недопустимым битом четности.
