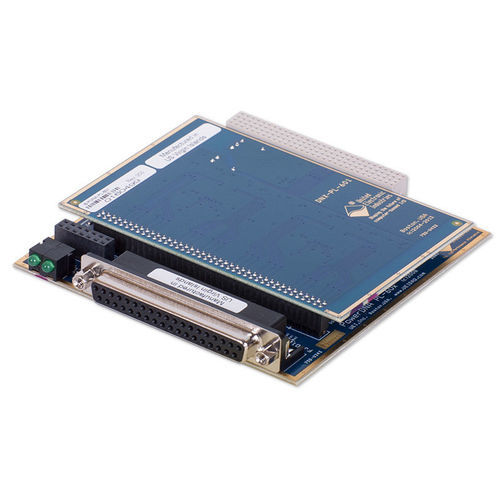

Счетчик / счетчик обратного счета DNx-CT-601 series

DNx-CT-601 - это плата (слой) счетчика/таймера общего назначения, которая обеспечивает восемь независимых 32-битных каналов, каждый из которых имеет защиту от перенапряжения и оптоизоляцию. Они выполняют счет вверх/вниз в нескольких гибких режимах, используя значения из регистра загрузки и двух регистров сравнения. Они могут работать в качестве счетчика событий, выполнять измерения ширины/периода и работать в режиме квадратурного кодирования, когда пользователь задает направление счета. Для выходных режимов плата предлагает однократный и универсальный ШИМ. Характеристики 8-канальная, 32-битная плата счетчика/таймера/ШИМ 8 независимых блоков счетчика/таймера 32-битный прескалер на канал Многопериодный счетчик с накоплением результатов Работает с внутренней (66 МГц) или внешней (максимум 16,5 МГц) временной базой 256 x 32-битный входной FIFO и 256 x 32-битный выходной FIFO на каждом счетчике Дебаунсинг/устранение глюков на входах внешних тактовых генераторов и гейтов 8 режимов подсчета
