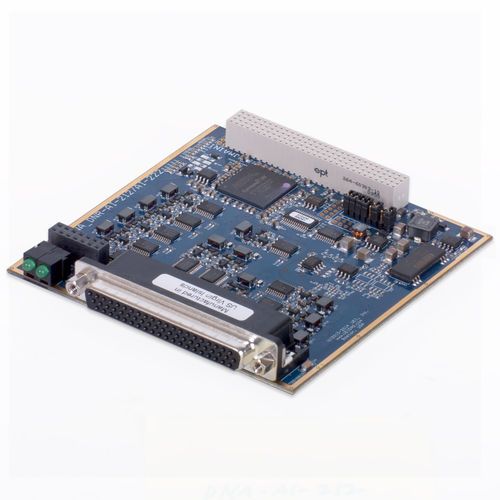

Аналоговая входная плата DNx-AI-212 series

многоканальнаядля измерения температурыдля термопары

DNx-AI-212 - это 12-канальные полностью изолированные платы ввода термопар с одновременной выборкой, совместимые с популярными шасси Cube и RACKtangle компании UEI соответственно. Версии DNA/DNR электронно идентичны. DNx-AI-212 имеет входной диапазон ±2,048 В и 24-разрядные преобразователи. При коэффициенте усиления 16, используемом для большинства типов ТС, AI-212 обеспечивает входное разрешение 7,6 нановольт. Конфигурация АЦП на канал обеспечивает одновременную выборку со скоростью до 1800 С/с на каждый канал (21600 С/с суммарно). Поканальная конфигурация АЦП практически исключает перекрестные помехи на входе и проблемы с временем установления канала. DNx-AI-212 - идеальное высокоточное устройство для измерения термопар, обеспечивающее погрешности смещения и усиления менее 0,1°C для всех стандартных термопар (включая J, K, T, S, E, R). Такая точность в сочетании с изоляцией 350 В постоянного тока/Врмс между каналами и между каналами и шасси делает плату идеальным решением для промышленного измерения температуры, даже при использовании неизолированных термопар в высоковольтных средах. Кроме того, DNx-AI-212 разработана для использования преимуществ чрезвычайно точного цифрового датчика температуры ADT 7420, который обеспечивает специальное измерение CJC. Датчик CJC устанавливается снаружи на винтовой клеммной панели DNA-STP-AI-212 (которая входит в комплект поставки). Программное обеспечение, входящее в комплект, выполняет всю необходимую линеаризацию ТК и компенсацию CJC и возвращает данные в °C, K, °F или °R, когда это необходимо. Также реализована схема обнаружения разомкнутой термопары.
