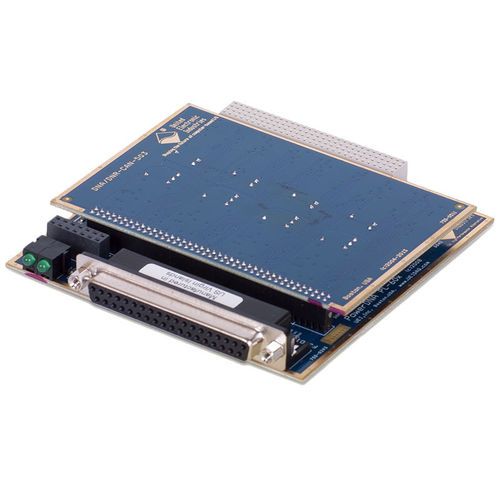

DNx-CAN-503 - это 4-портовый высокоскоростной CAN-интерфейс для распределенных систем автоматизации и управления PowerDNA. Эта плата (уровень) предназначена для связи с высокоскоростными CAN-устройствами со скоростью до 1 Мб/с. DNx-CAN-503 использует CAN-контроллер Philips SJA1000 для расширенной функциональности, такой как режимы прослушивания, самоприема (эхо) и расширенной фильтрации, а также новые приемопередатчики для поддержки режима сна/пробуждения.
Программное обеспечение для серии DNx-CAN-503 поставляется в пакете UEI Software Suite. Высокоуровневый простой в использовании API предоставляется для Linux и большинства операционных систем реального времени, включая VxWorks, QNX, RTX, RT Linux и другие. Пользователи Windows могут использовать UEIDAQ Framework, который предоставляет комплексный, простой в использовании API, поддерживающий все популярные языки программирования и приложения Windows, включая LabVIEW и MATLAB. DNx-CAN-503 поддерживает стандарт ARINC-825.
Характеристики
4 независимых порта CAN
Максимальная скорость передачи данных до 1 Мбит/с
базовый тактовый генератор 24 МГц
Полностью независимые настройки скорости передачи данных для каждого порта
максимальная изоляция 250 В постоянного тока между портами; порты и схемы
Поддержка горячего подключения; обнаружение ошибок
Полная совместимость со стандартом ISO 11898
Поддерживает ARINC-825
---
