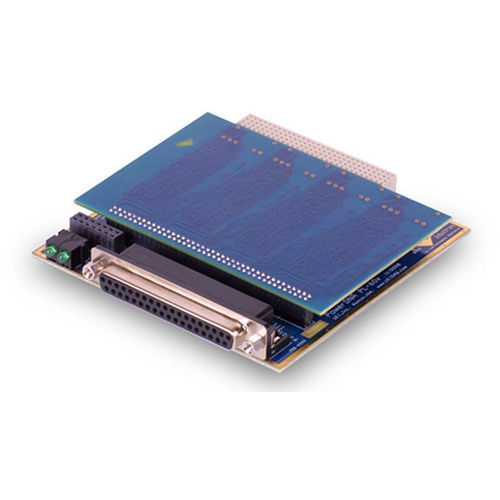

Интерфейсная плата Ethernet DNx-SL-501 series

RS-232RS-485RS-422

DNx-SL-501 - это 4-портовые последовательные коммуникационные уровни для мощных шасси ввода/вывода Cube, RACKtangle и FLATRACK компании UEI. Платы предлагают полностью изолированные последовательные интерфейсы, программно конфигурируемые как RS-232 или RS-485. DNx-SL-501 поддерживает скорость передачи данных до 2 Мбит/с в режиме RS-485 или до 256 Кб/с в режиме RS-232. Специальная версия платы, обозначенная как DNx-SL-501-804, поддерживает скорость передачи данных до 4 Мбит/с. Платы используют эмуляцию UART 16550C на каждом порту (только в режиме FIFO) и поддерживают полу- и полнодуплексный режим по RS-485. DNx-SL-501 совместима с сетями RS-422 при использовании в режиме RS-485. Уровень обеспечивает 200Ω программно выбираемое окончание TX и/или RX для связи RS-485. DNx-SL-501 является идеальным решением для подключения устройств сбора данных с последовательным интерфейсом к сети Ethernet, а также для сопряжения с широким спектром устройств с последовательным интерфейсом и устаревшими системами DAQ. В дополнение к стандартным функциям последовательного ввода/вывода DNx-SL-501 предлагает ряд дополнительных функций. Эти функции включают: Полностью настраиваемые скорости передачи данных, генерируемые программируемым PLL на основе каждого канала от 300 бод до 2 Мбод Программируемая межсимвольная задержка (требуется для управления/симуляции некоторых приборов авионики)\Программируемая межкадровая задержка (используется для планирования кадров с разной скоростью) Автоматическое повторение последнего кадра, если новые данные не были отправлены от хоста вовремя (требуется для поддержания флага "inop" на многих авиационных приборах) Четность нечет/чет/нечет/пробел/марка в 8-битном режиме и программируемая на символ в 9-битном режиме
