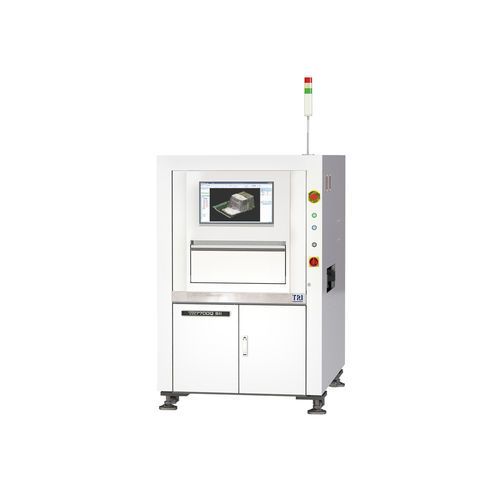

Оптическая система контроля TR7700Q SII

с помощью видеосистемы технического зренияс камерой3D

Введение
TR7700Q SII использует Smart Programming от TRI с функциями автообучения, гибкими алгоритмами инспекции и метрологическими возможностями для точных измерений и обмена данными в приложениях умного производства. TR7700Q SII применяет технологию Stop-and-Go для съёмки, обеспечивая повышенную точность и улучшенный Gauge R&R.

Характеристики

• Лидерская в отрасли скорость инспекции, до 57 cm²/sec
• Несколько 3D-технологий, включая инспекцию zero-escape
• Высокоточная инспекция с улучшенным Gauge R&R

Оптическая система
Метод съёмки: Stop-and-Go
Верхняя камера: 12 MP / 21 MP высокоскоростная камера
Угловая камера: N/A
Разрешения съёмки (заводские настройки): 9,8 µm, 10 µm, 12 µm, 15 µm
Подсветка: многофазные True Color LED
3D-технология: четыре цифровых фринж-проектора
Макс. 3D-диапазон:
@ 9,8 μm: 40 mm
@ 10 μm: 40 mm
@ 12 μm: 40 mm
@ 15 μm: 40 mm

Производительность инспекции
Скорость съёмки:
@ 9,8 μm: 40 cm²/sec
@ 10 μm: 25 cm²/sec
@ 12 μm: 37 cm²/sec
@ 15 μm: 57 cm²/sec

Механика и управление
Управление по оси X: шарико-винтовая передача + AC-серво с контроллером движения
Управление по оси Y: шарико-винтовая передача + AC-серво с контроллером движения
Управление по оси Z: шарико-винтовая передача + AC-серво с контроллером движения
Разрешение по осям X-Y: 1 μm

Обработка плат
Макс. размер PCB:
TR7700Q SII: 510 x 460 mm
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 линии, 510 x 590 mm x 1 линия
Толщина PCB: 0,6–5 mm
Макс. вес PCB:
TR7700Q SII: 3 kg (опционально 5 kg)
TR7700LQ SII: 3 kg (опционально 5 kg / 12 kg)
TR7700Q SII DL: 3 kg (опционально 5 kg)
Верхний просвет:
@ 9,8 μm: 50 mm
@ 10 μm: 50 mm
@ 12 μm: 50 mm
@ 15 μm: 50 mm
Нижний просвет: 40 mm
Краевой просвет: 3 mm (опционально 4 mm / 5 mm)
Высота конвейера в линии: 880–920 mm (опционально 940–965 mm, совместимо с SMEMA)

Функции инспекции

• Компоненты: Отсутствует, Tombstoning, Billboarding, Полярность, Вращение, Смещение, Неправильная маркировка (OCV), Дефектный, Вверх ногами, Лишний компонент, Посторонний материал, Отслоившийся компонент
• Пайка: Высота паяного уступа, % объёма припоя, Избыток припоя, Недостаток припоя, Мостик, Выводы через отверстия, Поднятый вывод, Царапины/загрязнение Golden Finger

Габариты
ШxГxВ:
TR7700Q SII: 1100 x 1720 x 1710 mm
TR7700LQ SII: 1365 x 1720 x 1710 mm
TR7700Q SII DL: 1100 x 1820 x 1710 mm
Примечание: размеры без сигнальной башни (высота сигнальной башни 515 mm)
Вес:
TR7700Q SII: 910 kg
TR7700LQ SII: 1025 kg
TR7700Q SII DL: 960 kg

Технические характеристики

• Модель: TR7700Q SII
• Бренд: Test Research, Inc. (TRI)
• Метод съёмки: Stop-and-Go
• Верхняя камера: 12 MP / 21 MP высокоскоростная камера
• Разрешения съёмки (заводские настройки): 9,8 µm, 10 µm, 12 µm, 15 µm
• 3D-технология: четыре цифровых фринж-проектора
• Макс. 3D-диапазон: 40 mm (для 9,8 / 10 / 12 / 15 µm)
• Скорость съёмки: до 57 cm²/sec (при 15 µm); другие скорости: 40 / 25 / 37 cm²/sec в зависимости от разрешения
• Подсветка: многофазные True Color LED
• Разрешение осей X-Y: 1 μm
• Размер PCB (макс): 510 x 460 mm (TR7700Q SII); до 765 x 610 mm для TR7700LQ SII; DL-варианты — как указано
• Толщина PCB: 0,6–5 mm
• Макс. вес PCB: обычно 3 kg (опционально до 5 kg или 12 kg в зависимости от модели)
• Верхний просвет: 50 mm (типично)
• Нижний просвет: 40 mm
• Высота конвейера в линии: 880–920 mm (опционально 940–965 mm совместимо с SMEMA)
