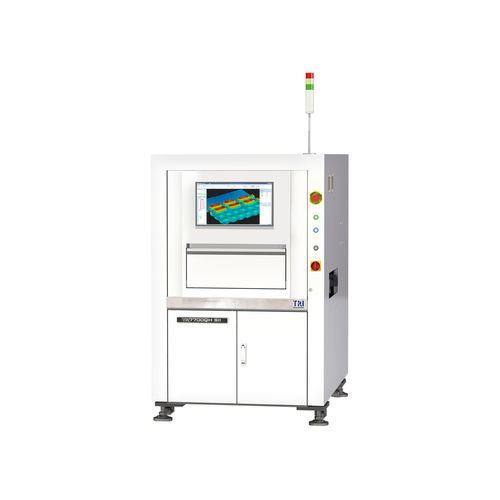

Оптическая система контроля TR7700QH SII

автоматизированнаявидеосварки

Введение
Серия TR7700QH SII — это ультраскоростная 3D-система автоматического оптического контроля (AOI), способная инспектировать до 80 cm²/sec при сохранении метрологической воспроизводимости (Gauge R&R). Система объединяет Smart Programming, алгоритмы ИИ и возможности метрологических измерений. Платформа поддерживает стандарты Smart Factory, включая IPC‑CFX и IPC‑HERMES (IPC‑HERMES‑9852).

Особенности

• Ультраскоростная камера: до 80 cm²/sec
• Метрологические измерения
• Алгоритмы на основе ИИ с Smart Programming
• Готовность для Industry 4.0: поддержка IPC‑CFX и IPC‑HERMES

Оптическая система
Метод визуализации: Stop-and-Go
Верхняя камера: высокоскоростная камера 12 MP / 21 MP
Угловая камера: N/A
Разрешение изображения: 12 µm, 15 µm, 18 µm (заводские настройки). 18 µm доступно для TR7700QH SII; 12 µm доступно для TR7700QH SII и TR7700QH SII DL
Освещение: многофазные True Color LED
3D‑технология: квад‑цифровые фрагментные проекторы (Quad digital fringe projectors)
Макс. 3D‑диапазон: 40 mm

Производительность инспекции
Скорость съемки: 12 MP @ 18 µm: 70 cm²/sec; 21 MP @ 12 µm: 60 cm²/sec; 21 MP @ 15 µm: 80 cm²/sec

Движение и управление
Управление по X: шариковинтовой привод + AC‑серво с контроллером движения
Управление по Y: шариковинтовой привод + AC‑серво с контроллером движения
Управление по Z: шариковинтовой привод + AC‑серво с контроллером движения
Разрешение по X‑Y: 1 µm

Обработка плат
Макс. размер PCB: TR7700QH SII: 510 x 510 mm; TR7700QH SII DL: 510 x 310 mm x 2 дорожки, 510 x 590 mm x 1 дорожка; TR7700L QH SII: 765 x 610 mm
Толщина PCB: 0.5 - 6 mm
Макс. вес PCB: TR7700QH SII (DL): 3 kg (опция: 5 kg); TR7700L QH SII: 3 kg (опция: 5 kg / 12 kg)
Верхний зазор: 50 mm
Нижний зазор: 40 mm
Крайний зазор: TR7700QH SII (DL): 3 mm (опция: 4 mm / 5 mm); TR7700L QH SII: 3 mm (опция: 5 mm)
Высота конвейера / inline: 880 – 920 mm (опция: 925–965 mm). Совместимость SMEMA

Функции инспекции
Проверки компонентов: отсутствие, tombstoning, billboarding, полярность, вращение, смещение, неправильная маркировка (OCV), дефект, перевернутый, лишний компонент, посторонний материал, приподнятый компонент
Проверки пайки: высота припойного угла, % объема припоя, избыточный припой, недостаток припоя, мостик, контакты through‑hole, приподнятый вывод, царапина/загрязнение Golden Finger

Габариты
ШxГxВ: TR7700QH SII: 1100 x 1730 x 1700 mm; TR7700QH SII DL: 1100 x 2005 x 1700 mm; TR7700L QH SII: 1365 x 1865 x 1700 mm (сигнальная башня не включена; высота башни 520 mm)
Вес: TR7700QH SII: 920 kg; TR7700QH SII DL: 1020 kg; TR7700L QH SII: 1035 kg

Технические характеристики

• Метод визуализации: Stop-and-Go
• Верхняя камера: 12 MP / 21 MP высокоскоростная
• Разрешение изображения (заводские настройки): 12 µm, 15 µm, 18 µm (доступность по субмоделям)
• Освещение: многофазные True Color LED
• 3D‑технология: квад‑цифровые фрагментные проекторы
• Макс. 3D‑диапазон: 40 mm
• Скорость съемки: до 80 cm²/sec в зависимости от камеры/разрешения
• Движение: шариковинтовой привод + AC‑серво с контроллером движения (X/Y/Z)
• Разрешение по X‑Y: 1 µm
• Макс. размер PCB и конфигурации: см. раздел Обработка плат выше
• Диапазон толщины PCB: 0.5 - 6 mm
• Высота конвейера (inline): 880 – 920 mm (опция 925–965 mm); совместимость SMEMA
