Введение

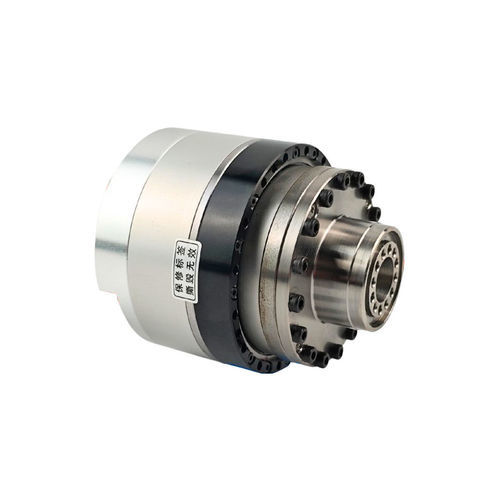

Герметичный модуль сочленения разработан для роботов, работающих в морских и подводных условиях. Полностью интегрированные компоненты — гармонический редуктор, безкорпусной моментный двигатель, тормоз, энкодер и драйвер — обеспечивают точное управление движением с повышенной плотностью крутящего момента, улучшенной точностью позиционирования и уменьшенным осевым габаритом. Доступны настраиваемые варианты для морских условий, включая защиту от брызг/распыления, работу под водой до 1 м и адаптации для низких температур (холодные воды, арктика).

Основные компоненты

• Гармонический редуктор (интегрирован)
• Безкорпусной моментный двигатель
• Тормоз
• Энкодер
• Драйвер (интегрирован)

Особенности

• Адаптивность к среде: Опции для низких температур с криогенными смазками и защитой плат для работы в диапазоне -40°C до 65°C; рассчитано на стойкость к влажности, высокой солености, пыли и воздействию морской воды.
• Долговременная надёжность: Самоадаптивное уплотнение рассчитано на безобслуживающую эксплуатацию до 6 000 часов; корпус из нержавеющей стали замедляет коррозию в морской среде.
• Стабильность производительности: Уплотнение предотвращает электрические откази, вызванные жидкостями, и износ подшипников, обеспечивая стабильный выходной крутящий момент при погружении и брызгах.
• Компактная, лёгкая интеграция: Топология прямого привода уменьшает внешние передаточные элементы, снижая гидродинамическое сопротивление и общую массу.

Система уплотнений
Многослойные стыковые уплотнения сочетают прокладки и структурные адгезивы с защитными крышками для блокировки проникновения жидкости в механические интерфейсы. Динамические уплотнения выполнены в виде двухслойных губчатых уплотнений между выходом и корпусом. Поверхности уплотнений обработаны до Ra0.1–Ra0.8 и сочетаются с контролируемыми масляными плёнками для микронного уровня герметичности, подходящей для кратковременного погружения и постоянного воздействия брызг.

Защитный корпус
Корпус из нержавеющей стали обеспечивает коррозионную стойкость и механическую прочность для оффшорных и подводных условий. Критические зоны усилены и спроектированы с учётом характеристик защиты IP67; материалы и покрытия выбраны с учётом совместимости с морской водой.

Интегрированный привод
Безкорпусные двигатели, прямо сопряжённые с гармоническими редукторами, минимизируют открытые передаточные части и сокращают проходы корпуса. Интеграция драйвера, энкодера и тормоза формирует компактный модуль привода, оптимизированный для подводных манипуляторов, ROV‑рук и других морских роботизированных сочленений.

Спецификация (таблица)
Категория: особенности, ориентированные на море
Инновации в герметизации: ультраточные поверхности уплотнений (Ra0.1–Ra0.8) + двойной барьер масляной плёнки.
Материал/процесс: корпус из нержавеющей стали для стойкости к коррозии; термосиликон способствует рассеиванию тепла и защите уплотнений от теплового расширения.
Защита цепей: интегрированные модули ESD и TVS предотвращают отказы в влажных или солёных условиях.

Технические характеристики

• Водозащищённость: защита от брызг/распыления и работа под водой до 1 м (варианты водонепроницаемости)
• Диапазон рабочих температур (настройка для низких температур): -40°C до 65°C с криогенными смазками и защитой цепей
• Период обслуживания уплотнений: самоадаптивное уплотнение рассчитано на 6 000 часов без обслуживания
• Материал корпуса: нержавеющая сталь (коррозионностойкая для морской среды)
• Шероховатость уплотнительных поверхностей: Ra0.1–Ra0.8
• Защита: критические зоны усилены для соответствия требованиям IP67
• Интегрированные компоненты: гармонический редуктор, безкорпусной моментный двигатель, тормоз, энкодер, драйвер
• Защита электроники: интегрированные модули ESD и TVS
• Конструкция уплотнений: многослойное стыковое уплотнение, двухслойные динамические уплотнения, масляная плёнка‑барьер
• Преимущества конструкции: компактность, сокращение внешних передаточных частей, снижение сопротивления при движении под водой, стабильная подача крутящего момента для морских применений
