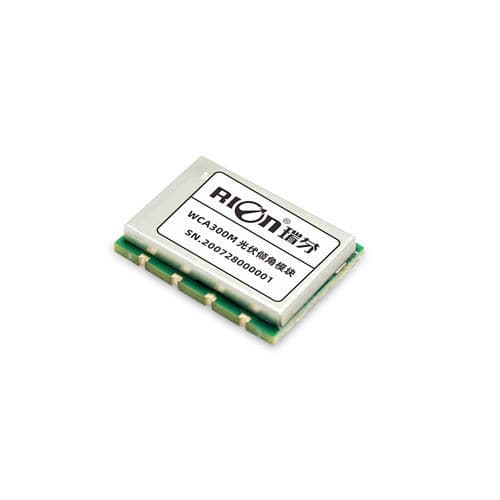

Одноосный наклономер WCA300M

TTLMEMSIP67

Описание продукта
RION WCA300M — одноосный модуль наклона, разработанный для промышленной интеграции и установки методом SMT. Модуль объединяет микро-механический датчик с новой помехозащищённой платформой для стабильной долгосрочной работы в широком температурном диапазоне. Каждое изделие проходит заводскую калибровку для снижения нулевого смещения, ошибки между осями и нелинейности. Ленточная упаковка обеспечивает прямую автоматическую установку на SMT‑оборудовании.

Ключевые особенности

• Диапазон измерений: 0–360°
• Разрешающая способность: 0,1°
• Точность: ±0,2° (при 25 °C)
• Выход: TTL
• Напряжение питания: DC 3,3–7 V
• Температурный диапазон: -40 до +85 °C
• Степень защиты: IP67
• Упаковка: лента для SMT
• Срок службы (оценка): до 10 лет

Область применения

• Управление слежением солнечных PV систем
• Мониторинг мостов
• Мониторинг рельсов/путей

Параметры

• Модель: WCA300M
• Диапазон измерений (одноосевой): 0–360 °
• Разрешение: 0,1 °
• Точность (25 °C): ±0,2 °
• Температурный сдвиг: ±0,02 °/°C (-40 до +85 °C)
• Время отклика (без фильтрации): 0,1 s
• Нулевое смещение: ±0,1 °
• Статический рабочий ток (DC5V): 10 mA
• Время включения: 1 s
• Напряжение питания: DC 3,3–7 V
• Интерфейс выхода: TTL
• Нагрузка выхода: ≥100 MΩ
• Ударная нагрузка: 100 g @ 11 ms, 3 оси (полусинус)
• Виброустойчивость: 10 grms, 10–1000 Hz
• MTBF: ≥50000 часов
• Степень защиты: IP67
• Вес: 30 g

Габариты
Размер корпуса: L24.5×W19×H4 mm

Примечания
Ленточная упаковка для автоматической SMT‑установки. Каждый модуль откалиброван для снижения нулевого смещения, ошибок между осями и линейности. Оценочный срок службы до 10 лет.

Технические характеристики

• Тип: одноосевой модуль наклона/инклинометр
• Формат выхода: TTL
• Условия эксплуатации и соответствие: -40 до +85 °C, испытания по EN61000 / GBT17626
• Упаковка: лента для прямой SMT‑установки
• Типичные применения: слежение PV, мониторинг конструкций и рельсов
