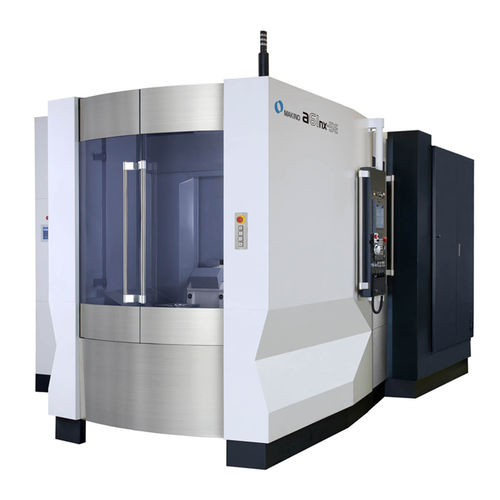

Обрабатывающий центр ЧПУ 5 осей a61nx-5E
горизонтальныйс поворотным столомдля алюминия

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Структура
с поворотным столом
Обрабатываемое вещество
для алюминия
Количество инструментов
60 инструментов
Применение
для производства небольших деталей, для авиационно-космической промышленности
Другие характеристики
с высокой производительностью, с прямым приводом, высокая мощность, с устройством замены паллет
Ход Х

730 mm
(29 in)

Ход Y

730 mm
(29 in)

Ход Z

680 mm
(27 in)

Скорость вращения

14 000 rpm, 24 000 rpm
(87 965 rad.min-1, 150 796 rad.min-1)

Мощность

80 kW
(108,77 hp)

Скорость подачи по оси X

48 000 mm/min
(31 in/s)

Скорость подачи по оси Y

48 000 mm/min
(31 in/s)

Скорость подачи по оси Z

43 000 mm/min
(28 in/s)

Грузоподъемность стола

150 kg
(331 lb)

Вес инструментов (макс)

12 kg
(26,5 lb)

Описание

Горизонтальный 5-осевой обрабатывающий центр a61nx-5E - оптимальное решение для производства небольших деталей аэрокосмического назначения Пятиосевой горизонтальный обрабатывающий центр a61nx-5E создан специально для высокопроизводительной обработки алюминия при изготовлении небольших и средних по размеру сложных пятиосевых компонентов и монолитных деталей аэрокосмического назначения. Его конструкция основана на широко известных станках серии nx Станок a61nx-5E повышает производительность за счет добавления двух поворотных осей с прямым приводом, обеспечивающих эффективность работы по принципу "один и один". Станок a61nx-5E имеет инновационную конструкцию автоматического устройства смены паллет, которое непосредственно загружает паллету на поворотный стол 5-й оси, обеспечивая плоскую поверхность для эргономичной загрузки заготовок. Варианты шпинделей для a61nx-5E варьируются от стандартного мощного шпинделя со скоростью вращения 14 000 об/мин до замечательного шпинделя со скоростью вращения 24 000 об/мин и мощностью 80 кВт для обработки алюминия в аэрокосмической промышленности. Этот шпиндель со смазкой под рамой и охлаждением сердечника способен снимать металл со скоростью до 300 кубических дюймов в минуту при обработке алюминия. Модель a61nx-5E обеспечивает съем металла и производительность станков MAG компании Makino на более компактной платформе, что позволяет производителям аэрокосмической продукции "правильно подобрать размер" своих деталей.

---
