Обрабатывающий центр ЧПУ 5 осей MCD1516-5XA
горизонтальный60 инструментов120 инструментов

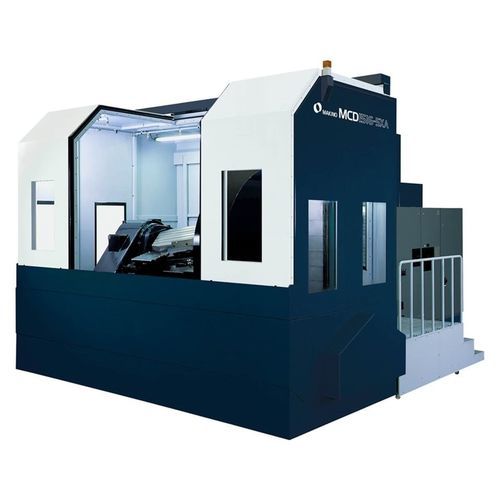

Обрабатывающий центр ЧПУ 5 осей - MCD1516-5XA - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Обрабатывающий центр ЧПУ 5 осей - MCD1516-5XA - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Количество инструментов
30 инструментов, 60 инструментов, 120 инструментов
Применение
для форм, для крупногабаритных деталей
Другие характеристики
с высокой скоростью
Ход Х

1 500 mm
(59,06 in)

Ход Y

1 600 mm
(62,99 in)

Ход Z

1 300 mm
(51,18 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Скорость подачи по оси X

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Y

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Z

16 000 mm/min
(10,5 in/s)

Грузоподъемность стола

5 060 lb
(2 295 kg)

Вес инструментов (макс)

66 lb
(29,9 kg)

Описание

Обзор продукта
Горизонтальный фрезерный центр с поворотной плитой (trunnion) и 5 осями, предназначенный для эффективной обработки крупногабаритных заготовок и сложных геометрий. Подходит для палетированных тяжелых деталей с сокращением операций наладки.

Подробное описание
5‑осевой горизонтальный фрезерный центр типа trunnion с размером палеты 1000 × 1000 мм и максимальной нагрузкой на палету до 2300 кг. Стандартная скорость шпинделя 6000 min-1; опционально доступны бар‑шпиндель с ходом 300 мм и высокоскоростные RJ‑шпиндели (15000 / 18000 min-1). Направляющие с полуподвесным скольжением поддерживают постоянное сопротивление скольжению независимо от нагрузки, что снижает люфт. В стандартной комплектации — стабилизатор колонны для подавления изменения положения станка и стабилизации длительной обработки. Корпус машины выполнен с полным защитным экраном; доступна опция температурно‑контролируемой камеры для управления тепловыми режимами.

Ключевые особенности
  • Trunnion‑конструкция для эффективной 5‑осевой обработки крупногабаритных заготовок
  • Стандартный шпиндель 6000 min-1; опции: бар‑шпиндель (ход 300 мм) и высокоскоростной RJ‑шпиндель (15000 / 18000 min-1)
  • Полуподвесные скользящие направляющие для стабилизации сопротивления скольжению и уменьшения люфта
  • Стабилизатор колонны в стандартной комплектации для поддержания точности при длительных циклах
  • Полный защитный экран и опциональная температурно‑контролируемая камера для управления тепловым режимом


Основные характеристики (фрагмент)
  • Модель: MCD1516-5XA
  • Конструкция: Trunnion 5‑осевой горизонтальный фрезерный центр
  • Размер палеты: 1000 × 1000 mm
  • Ходы осей: X 1500 mm / Y 1600 mm / Z 1300 mm
  • Диапазон поворотных осей: A 115° (−100 до +15°) / B 360°
  • Скорость шпинделя: 10–6000 min-1 (опции: 4000, 8000, 15000, 18000 min-1)
  • Окончание шпинделя: конус 7/24 #50 (опция: HSK-A100)
  • Макс. размеры заготовки: Φ2000 × SR1530 mm (с ограничениями)
  • Макс. нагрузка на палету: 2300 kg
  • Ёмкость инструментов: 30 инструментов стандарт (опции: 60, 99, 120)
  • Макс. длина инструмента: 750 mm
  • Макс. диаметр инструмента: 125 / 300 mm (без ограничения / с ограничением)
  • Макс. масса инструмента: 30 kg
  • Скорость быстрых перемещений/подач: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
