Обрабатывающий центр ЧПУ 5 осей MCD2016-5XA
горизонтальный60 инструментов120 инструментов

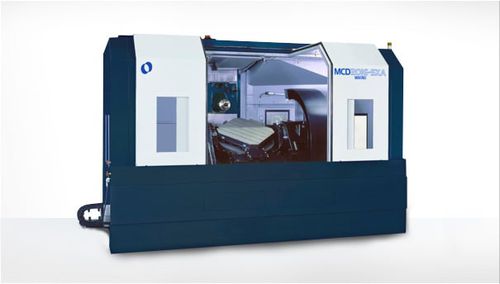

Обрабатывающий центр ЧПУ 5 осей - MCD2016-5XA - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Обрабатывающий центр ЧПУ 5 осей - MCD2016-5XA - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Количество инструментов
30 инструментов, 60 инструментов, 120 инструментов
Применение
для форм, для крупногабаритных деталей, для тяжелой обработки
Другие характеристики
с высокой скоростью
Ход Х

2 000 mm
(78,74 in)

Ход Y

1 600 mm
(62,99 in)

Ход Z

1 300 mm
(51,18 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Скорость подачи по оси X

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Y

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Z

16 000 mm/min
(10,5 in/s)

Грузоподъемность стола

5 060 lb
(2 295 kg)

Описание

Обзор
MCD2016-5XA — горизонтальный 5-осевой обрабатывающий центр, разработанный для фрезерования пресс-форм. Обеспечивает многопозиционную индексацию и одновременное 5-осевое управление для высокоскоростной и высокоточной обработки. Серийный шпиндель 6000 об/мин и прочная конструкция позволяют обрабатывать крупные заготовки до ø2000 мм и массой до 5 060 lbs (≈ 2,3 т).

Техническая сводка
  • Высокая точность обратной связи и тепловая стабильность: обратная связь шкалы 0,1 µm, в стандартной комплектации Makino Thermal Stabilizer; Thermal Chamber доступна опционно.
  • Оси A и B: индексирование 0,0001° для точной многопозиционной обработки и надёжного одновременного 5-осевого управления.
  • Спроектирован для тяжёлых условий обработки и многопозиционной индексации крупных пресс-форменных заготовок.

Основные характеристики (таблица)
Палета: 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm
A-ось: 115° (-100° до +15°)
B-ось: 360°
C-ось: нет
Обороты шпинделя: 6000 об/мин
Быстрая подача: 16 000 mm/min
Режущая подача: 630 in/min
Макс. заготовка: ø2000 x 1520 mm R
Макс. полезная нагрузка: 5 060 lbs.
Ёмкость ATC: 30 (60, 99, 120)
Макс. диаметр инструмента: 11,81"

Особенности / технические характеристики
  • Модель: MCD2016-5XA
  • Тип машины: Горизонтальный обрабатывающий центр 5-осевой
  • Размер палеты: 1000 mm
  • Ходы (X × Y × Z): 2000 mm × 1600 mm × 1300 mm
  • Ход A-оси: 115° (-100° до +15°)
  • Ход B-оси: 360°
  • C-ось: нет
  • Скорость шпинделя: 6000 об/мин (стандарт)
  • Быстрая подача: 16 000 mm/min
  • Режущая подача: 630 in/min
  • Максимальная вместимость заготовки: ø2000 × 1520 mm R
  • Максимальная полезная нагрузка: 5 060 lbs (≈ 2,3 т)
  • Ёмкость ATC: 30 инструментов (опции: 60, 99, 120)
  • Макс. диаметр инструмента: 11,81"
  • Разрешающая способность обратной связи: 0,1 µm шкальная обратная связь
  • Точность индексирования: оси A/B 0,0001° индексирование
  • Тепловая стабильность: Makino Thermal Stabilizer в стандартной комплектации; Thermal Chamber опционально
  • Предназначение: многопозиционная индексация и одновременная 5-осевая обработка крупных заготовок для пресс-форм
